Азотная станция 2x MAXIGAS 112/NCALL на мясозаводе в Москве

Упаковка мясной продукции в большинстве случаев производится газовой смесью N₂+CO₂. Несколько десятков российских мясокомбинатов, как крупных, так и не очень, уже используют предлагаемые нами азотные станции domnick hunter (Великобритания) серии MAXIGAS. MAXIGAS позволяют на порядок сократить затраты предприятия на снабжение производства азотом - без задержек поставки, при постоянно высоком качестве газа, без необходимости постоянной «возни» с баллонами или иными емкостями.

Ниже мы разместили несколько фотографий, сделанных нашим сотрудником в процессе монтажа линии по производству газообразного азота и приготовления из него и углексилого газа упаковочной смеси. Линия построена на основе 2 генераторов азота MAXIGAS 112NCALL, каждый из которых рассчитан на выработку 13,2 м³/ч азота чистоты не ниже 99,99% (т.е. содержание O₂≤100 ppm), с избыточным давлением газа 7 бар.

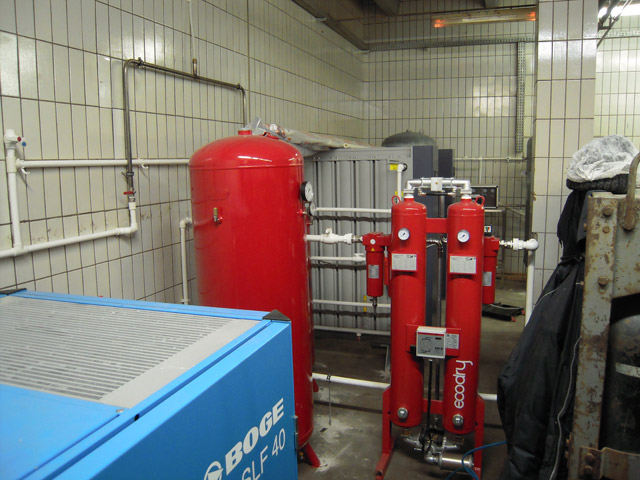

На переднем плане - винтовой компрессор BOGE (Германия) тип SLF 40 с частотно-регулируемой производительностью. Компрессор с переменной производительностью был выбран Заказчиком совместно со специалистами нашей компании по той причине, что есть высокая вероятность, что загрузка производственных мощностей будет часто и значительно меняться - и, по нашим подсчетам, компрессор с частотным преобразователем, даже будучи, конечно, более дорогим, чем обычный компрессор, все равно окупится.

Чуть дальше - воздушный ресивер и адсорбционный осушитель ZANDER (Германия) серии KE-MT, а также установленные на последнем фильтры сжатого воздуха. Кроме того, на выходе из компрессора (но еще перед ресивером) установлен влагоотделитель ZANDER серии G-WS, которого на снимке не видно.

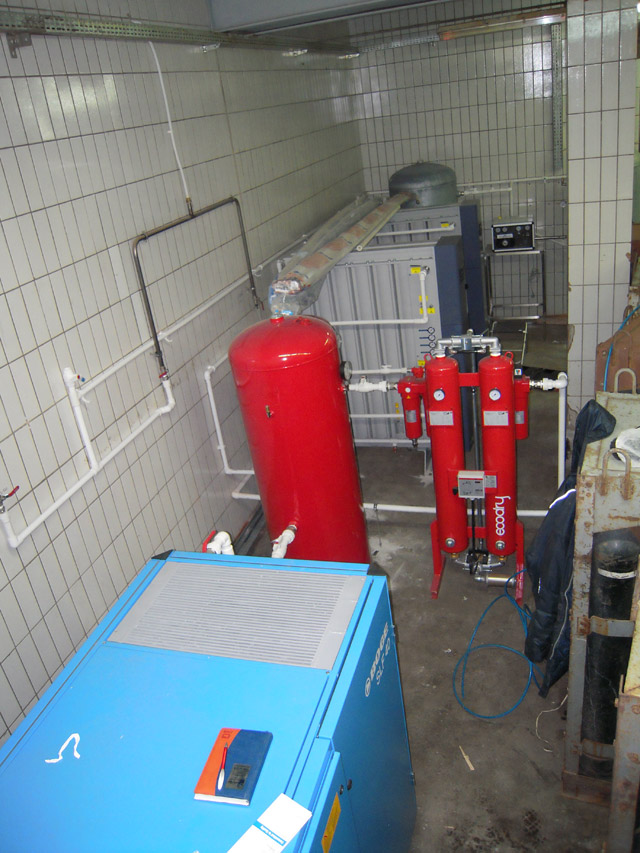

Из-за небольшой площади помещения, в котором размещено оборудование, сделать «панорамный» снимок не представлялось возможным - вместо этого, наш сотрудник забрался на «клетку» с углекислотными баллонами и сфотографировал оборудование оттуда. Получилось не очень наглядно, но все же, как мы думаем, это лучше, чем ничего...

Адсорбционный осушитель KE-MT 20 и установленные на нем 2 предварительных и 1 финальный фильтры сзади.

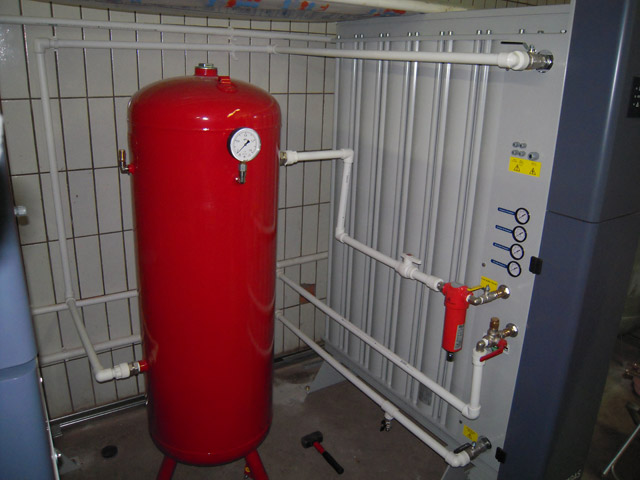

Один из генераторов азота, вид слева. Также видны его буферный ресивер и установленный на буферном ресивере пылевой фильтр.

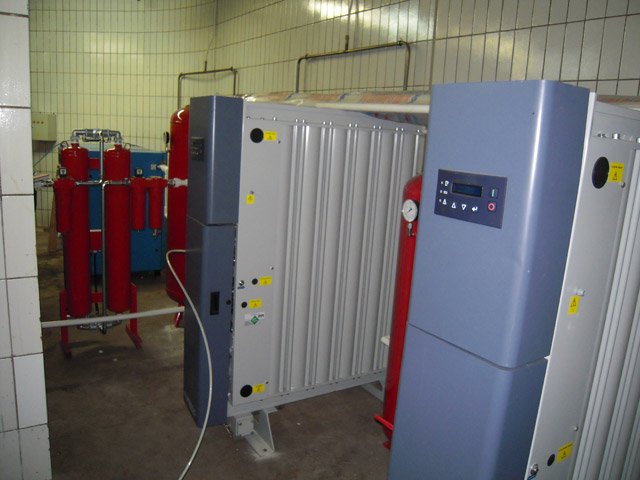

Оба генератора азота вместе, вид справа.

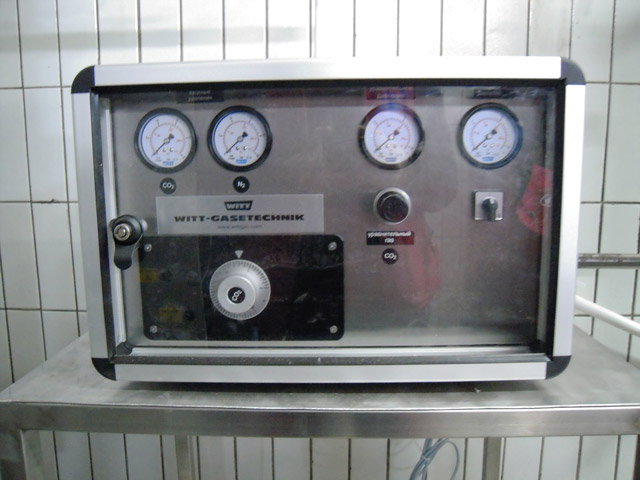

Газовый смеситель пр-ва германской компании Witt Gasetechnik. C помощью этого устройства производится контролируемое смешивание получаемого с помощью MAXIGAS азота с углекислым газом (последний закупается Пользователем в баллонах).

Подробная информация об оборудовании, которое показано выше, содержится на следующих страницах нашего сайта:
Генератор азота domnick hunter (Великобритания) тип MAXIGAS 112/NCALL - на странице Генераторы азота MAXIGAS/MIDIGAS
Адсорбционный осушитель ZANDER (Германия) тип KE-MT 20 - на странице Адсорбционные осушители KE-MT
Винтовой компрессор BOGE (Германия) тип SLF 40 - на странице Винтовые компрессоры SL и SLF
