Влагоотделители серии G-WS
Влагоотделители ZANDER
Влагоотделители ZANDER

В течение многих лет, для первичной грубой очистки сжатого воздуха мы предлагали, и все еще предлагаем, «классические» циклонные сепараторы серии STH/SFH - устройства для грубой очистки сжатого воздуха от водо-масляного конденсата. Принцип действия циклонных сепараторов основан на придании потоку проходящего через них сжатого воздуха центробежного характера движения, и отделения конденсата при соударении потока со специальным блокиратором и стенками самого сепаратора.

Наши циклонные сепараторы отличались самой высокой эффективностью, в сравнении с устройствами подобного рода, производимыми другими фирмами. Однако, сам принцип работы циклонных сепараторов делает их эффективность в той или иной степени зависимой от скорости движения среды - в результате чего при пониженном относительно номинального расходе эффективность отделения конденсата снижается, а при повышенном - растет дифференциальное давление.

Специалисты исследовательско-проектного отдела компании ZANDER искали новое решение задачи по грубому отделению конденсата. В 2007 году, на основании результатов довольно сложного компьютерного моделирования движения потока сжатого воздуха, были созданы пробные образцы особых влаго- и маслоотделительных вставок для наших стандартных корпусов фильтров. После проведения испытаний и некоторых доработок, весной 2008 года вставки были запущены в серийное производство. В результате, теперь мы можем предложить нашим клиентам влагоотделители, обладающие всеми преимуществами циклонных сепараторов и даже превосходящие их по эффективности, но при этом нечувствительные к отклонению расхода сжатого воздуха от расчетно-номинального. Влагоотделители серии G-WS - это:
 высокая эффективность грубого отделения конденсата
 неизменно стабильная эффективность при расходе от 25 до 100% от номинального, и достаточно высокая эффективность даже при бóльших изменениях расхода
 отсутствие изнашивающихся частей
 отсутствие необходимости в обслуживании
 низкий и постоянный уровень перепада давления
 версии для высокого давления
 резьбовое или фланцевое присоединение

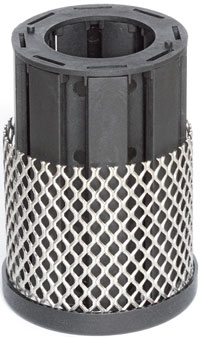

Вставка влагоотделителя G-WS
Влагоотделительная вставка
в частичном разрезе

Влагоотделитель G-WS состоит из алюминиевого (версии на pmax 16, 25 и 50 бар) или стального (версии на pmax 100, 250 и 350 бар) корпуса, внутри которого размещена одна или несколько влагоотделительных вставок. Вставка представляет собой специальную, разработанную с помощью новейших методов компьютерного моделирования лабиринтную минисистему, соударясь с поверхностями которой, сжатый воздух отдает частицы содержащегося в нем конденсата.

Выделившийся конденсат под воздействием силы тяжести перемещается в нижнюю часть корпуса влагоотделителя, откуда периодически отводится автоматическим конденсатоотовдчиком.

Конденсатоотводчик

Стандартно, влагоотделители G-WS снабжены внутренним поплавковым конденсатоотводчиком ZK03 или внешним поплавковым конденсатоотводчиком ZB1D. Опционально, входящий в стандартную комплектацию конденсатоотводчик можно заменить на электронный емкостный конденсатоотводчик Ecodrain с контролем уровня поплавком или Bekomat с контролем уровня сенсором.

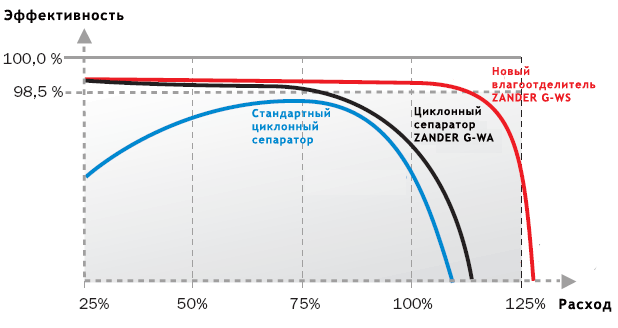

Эффективность отделения конденсата
Новые влагоотделители ZANDER значительно эффективнее не только сепараторов других фирм, но даже прежних сепараторов ZANDER!
Технические данные (16-барные модели)

Тип Пропускная
способность,
м³/ч
Присоединение,
G/DN
pmax, бар (и) Габаритные размеры,
мм
Масса,
кг
Вставка,
кол-во/размер
A B C D
G 3 50 G ¼ 16 87 215 21 75 1,0 1/1050
G 5 70 G ⅜ 16 87 215 21 90 1,0 1/1070
G 7 100 G ½ 16 87 285 21 160 1,2 1/1140
G 9 180 G ¾ 16 130 325 43 135 3,8 1/2010
G 11 300 G 1 16 130 425 43 235 4,5 1/2020
G 12 470 G 1 ½ 16 130 525 43 335 5,0 1/2010
G 13 700 G 1 ½ 16 130 725 43 525 6,4 1/2050
G 14 940 G 2 16 164 825 48 520 9,6 1/3050
G 17 1450 G 2 16 164 1075 48 770 12,3 1/3075

F 17 1850 DN 80 16 380 1280 175 530 38,0 1/3075
F 20 3700 DN 100 16 500 1440 230 550 101,0 2/3075
F 30 5550 DN 100 16 500 1440 230 550 102,0 3/3075
F 40 7400 DN 150 16 640 1590 280 550 136,0 4/3075
F 60 11100 DN 150 16 790 1650 300 550 220,0 6/3075
F 80 14800 DN 200 16 790 1730 340 550 230,0 8/3075
F 100 18500 DN 200 16 840 1780 360 550 353,0 10/3075
F 120 22200 DN 250 16 940 1940 420 600 450,0 12/3075
F 160 29600 DN 250 16 940 1940 420 600 460,0 16/3075
F 200 37000 DN 300 16 940 1970 450 600 520,0 20/3075

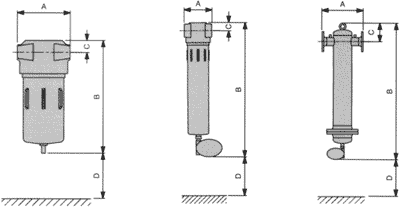

Размеры влагоотделителей G-WS

Максимальная эффективность по стандарту CD ISO 12500-4: >99,9%. Гарантированная эффективность в диапазоне 25...100% от номинальной пропускной способности, по стандарту CD ISO 12500-4: >98,5%

Дифференциальное давление: 0,05 бар
