Рис. 5.17. Не только поверхностные, но и глубинные слои |
Как и в случае с другими типами горячей регенерации, при использовании горячей вакуумной регенерации адсорбента, воздух, подаваемый на регенерацию адсорбента, подогревается с использованием внешних источников энергии (электричества, пара и т.д.). Благодаря более высокой температуре регенерации, появляется возможность разорвать адгизивные связи между адсорбентом и молекулами вода, и регенерировать не только поверхностные слои зерен адсорбента, как в случае с холодной регенерацией, но и глубинные слои. Раз их можно регенерировать, то, разумеется, их нужно и использовать для адсорбции.
В свою очередь, возможность использования глубинных слоев адсорбента значительно увеличивает площадь адсорбирующих поверхностей, а значит, и количество влаги, которое адсорбент может задержать без регенерации. Поэтому, типичное время фазы адсорбции для осушителей с горячей вакуумной регенерацией составляет 6-8 часов.
Строго говоря, горячая вакуумная регенерация является подтипом горячей внешней регенерации. Отличием является то, что воздух для нагревания и охлаждения адсорбента не нагнетается в адсорбер, а втягивается через него вакуумным насосом, при давлении ниже атмосферного. При этом, специфика вакуумного процесса позволяет обойтись без фазы финального охлаждения с помощью сжатого воздуха, и благодаря этому у осушителей с горячей вакуумной регенерацией потери сжатого воздуха отсутсвуют вообще.
| Достижимая точка росы, °C |
Допустимое рабочее давление, бар (изб) |
Достижимый объемный расход, м³/ч |
Допустимая температура на входе, °C |
| до -70 | до 16 | до 14500 | до +40 |
|
|

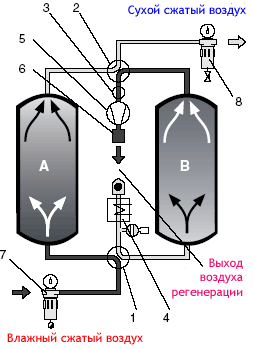

Рис. 5.18. Устройство осушителя с горячей вакуумной регенерацией: 1 = Нижний распределительный клапанный блок 2 = Верхний распределительный клапанный блок 3 = Обратный клапан регенерации; 4 = Нагреватели 5 = Вакуумный насос; 6 = Глушитель регенрации 7 = Префильтр 8 = Финальный фильтр |
Процесс регенерации адсорбента разделен на две фазы: нагревания и охлаждения. При нагревании, атмосферный воздух нагревается во внешних нагревательных элементах, и втягивается через адсорбер вакуумным насосом. При высокой температуре регенерации адгизивные связи разрываются, влага высвобождается из адсорбента, поглощается горячим воздухом и выводится в атмосферу.
После завершения фазы нагревания, нагревательи выключаются, а вакуумный насос продолжает втягивать атмосферный воздух, но теперь уже без нагрева. В результате, адсорбент охлаждается.
Потери сжатого воздуха у осушителей с горячей вакуумной регенерацией отсутствуют. Поэтому, этот тип осушителей является наиболее экономически эффективным из всех осушителей с горячей регенерацией.
+ Экономически оправданы при больших расходах
+ Отсутствие потерь сжатого воздуха
+ Возможны более низкие температуры регенерации - экономия энергии
- Достаточно сложная конструкция
Компания ZANDER производит осушители с горячей внешней регенерацией серии Concept WVM.
На время написания этого текста (сентябрь 2007 г), компания ZANDER является единственным европейским производителем осушителей с действительно полностью вакуумной регенерацией, причем, обладающим большим опытом в этой области. У некоторых других производителей (собственно, нам известен только еще один), существуют осушители, в которых под вакуумом осуществляется только охлаждение, при этом воздуходувка, работавшая в фазе нагрева как нагнетатель, меняет направление вращения. В фазе нагревания у других производителей всегда используется избыточное давление, но не вакуум. Само же изменение направления вращения, как мы считаем, не является удачной технической идеей, т.к. влечет за собой необходимость создания усложненной клапанной системы. При этом, даже изменение направления вращения у этого производителя возможно не на всех моделях осушителей, ошибочно именуемых им осушителями с вакуумной регенерацией.
Просим обращаться к нам, если у Вас вознинут вопросы по поводу наших осушителей с горячей регенерацией серии WVM и их преимуществ перед моделями других производителей.
