2 азотных генератора MAXIGAS116 в металлообработке в Сибири

Два показанных на фотографиях ниже генератора азота модели MAXIGAS 116 используются на одном из предприятий металлобрабатывающей промышленности в одном из крупных городов Западной Сибири. Азот, вырабатываемый MAXIGAS-ами, используется, после химической очистки от кислорода до чистоты 99,9995% в водородном дожигателе, для создания инертной атмосферы в печах, используемых для соединения частей из цветных металлов.

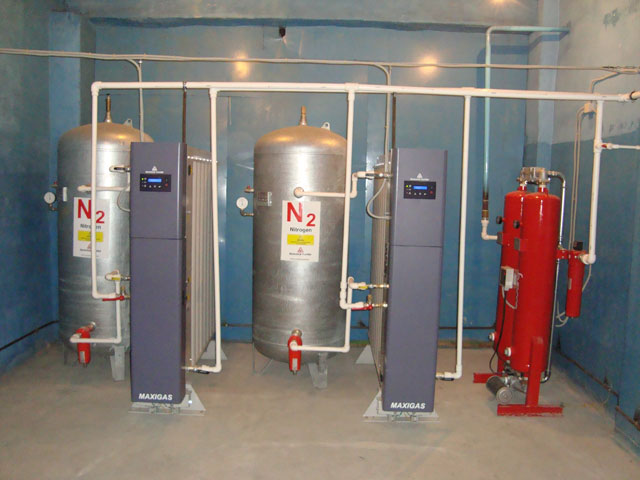

Общий вид на помещение. Эти генераторы азота обеспечивают выработку 84,4 м³/ч азота каждый, с давлением 8 бар и чистотой 99%. Каждый генератор снабжен, как обычно, буферным азотным ресивером. В данном случае, мы использовали обработанные методом гальванизации ресиверы итальянского производства. Справа от генераторов виден адсорбционный осушитель сжатого воздуха ZANDER тип KE-MT 45, осушающий поступающий в генераторы азота сжатый воздух до температуры точки росы -40 °C.

Снимок сбоку.

Осушитель сжатого воздуха ZANDER тип KE-MT 45 и установленные вместе с ним фильтры. На входе в осушитель, мы установили комбинацию из трех магистральных фильтров сжатого воздуха - грубой, общей и тонкой очистки. Два первых фильтра снабжены электронными сенсорными конденсатоотводчиками Bekomat 13 и 12, фильтр тонкой очистки - поплавковым конденсатоотводчиком.

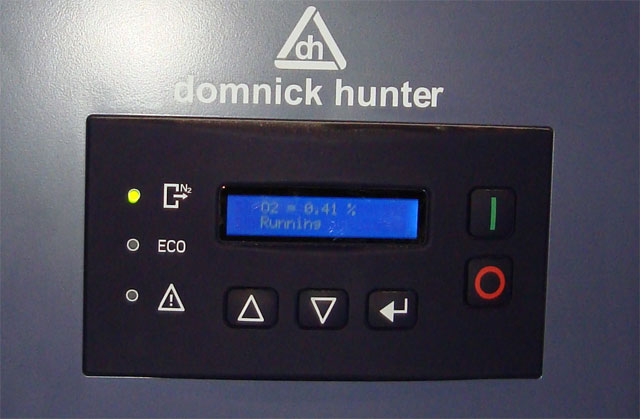

Дисплей системы управления MAXIGAS одного из генераторов (если быть более точным, то того, который установлен слева). На момент фотосъмки чистота азота составила 99,59%, а остаточное содержание кислорода, соответственно, 0,41% (при расчетной чистоте 99,00%). Затем, чистота азота увеличилась еще больше. Фотография дисплея второго генератора, к сожалению, не получилась - но его чистота составляла в то время порядка 99,70% - и затем также продолжила расти.

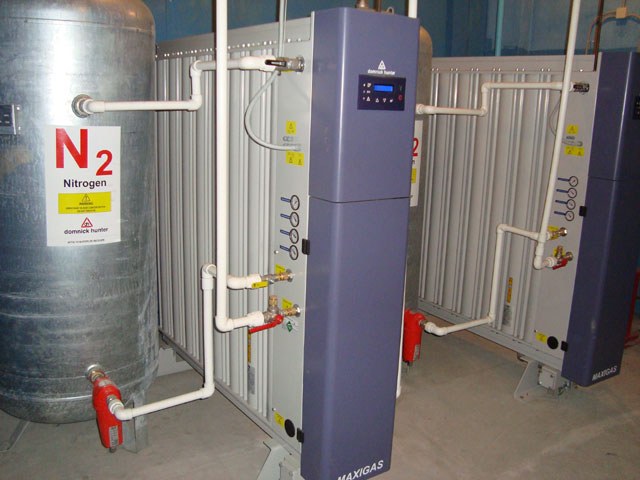

Просто еще один вид, на этот раз, слева. Видны манометры генераторов. Манометры у MAXIGAS располагаются в следующем порядке, сверху вниз:
- давление азота в ряду адсорберов A (левом)
- давление азота в ряду адсорберов B (правом)
- давление азота на выходе после финального редуктора и ограничителя расхода
- давление сжатого воздуха на входе в генератор

Подробная информация об основном оборудовании, которое было использовано в этом проекте, содержится на следующих страницах нашего сайта:
Азотная установка domnick hunter (Великобритания) тип MAXIGAS116 - на странице Генераторы азота MAXIGAS
Осушитель ZANDER (Германия) тип KE-MT 45- на странице Адсорбционные осушители серии KE-MT
