8.5.2.3. Расчет объема ресивера для винтового компрессора

В главах 8.3.1. «Краткие рекомендации по выбору объема ресивера» и 8.3.3. «Формулы для расчета объема ресивера» содержатся указания на то, ресивер какого объема следует выбрать.

Пойдя по пути расчета объема воздушного ресивера по полной формуле, мы получаем следующее:

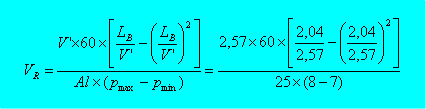

Формула расчета объема ресивера для винтового компрессора

, где
VR - объем воздушного ресивера [м³]
V´ - эффективная производительность компрессора [м³/мин]
LB - расход (потребление) сжатого воздуха [м³/мин]
Al - число допустимых циклов вкл/выкл двигателя [ч-1]; см. главу 8.4.3. «Расчет и проверка цикличности»
pmax - давление выключения (разгрузки) компрессора [бар]
pmin - давление включения (нагрузки) компрессора [бар]

Как результат приведенных выше расчетов, мы получаем, что необходимый объем воздушного ресивера составит 1,05 ³. Разумеется, в полной мере это не отражает реальной картины, т.к. допустимое количество циклов включения/выключения применимо только в том случае, если у винтового компрессора установлен повторно-кратковременный режим работы без задержки выключения, т.е., если заставить винтовой компрессор работать по той же схеме, как и поршневой. Однако, при установке ресивера подобного объема, можно быть уверенным, что, по крайней мере, число переходов компрессора из режима работы под нагрузкой на холостой ход и обратно не превысит 25 раз в час - что для такого небольшого компрессора, как модель S20-2, вполне допустимо.

Если же следовать кратким рекомендациям BOGE по выбору объема ресивера, то расчет значительно упрощается. В соответствии с этими рекомендациями, объем воздушного ресивера для винтового компрессора должен соответствовать трети от минутной производительности компрессора, т.е. VR = 2,57 : 3 = 0,87 (м³).
