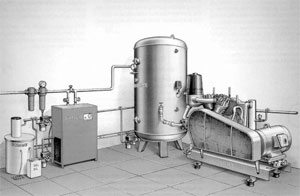

Рис. 8.6. Компрессорная система в составе поршневого компрессора, воздушного ресивера, фреонового осушителя и 2 фильтров |
Сначала, следует определить, на какое максимальное рабочее давление должен быть рассчитан поршневой компрессор. Делаем это в соответствии с методикой, описанной в главе 8.2.1. «Факторы, влияющие на выбор pmax. По условиям задачи, оборудованию необходимо давление 6 бар. Последовательно учитываем все имеющие значение факторы:
Требуемое давление у потребителей | 6 бар | |
Сеть сжатого воздуха (слабо разветвленная) | Падение давления 0,1 бар | |
Фильтры СжВ (2 шт ZANDER, Δpmax=0,35 бар) | Падение давления 0,7 бар | |
Осушитель СжВ (ZANDER AS, Δp=0,1 бар) | Падение давления 0,1 бар | |
Итого требуемое давление в ресивере | ≥ 6,9 бар | |
Давление включения компрессора pmin | > 6,9 бар | |
Циклический дифференциал поршневого компрессора | 2 бар | |
Давление выключения компрессора pmax | > 8,9 бар |
Итак, мы получили, что давление выключения, или максимальное рабочее давление компрессора, должно быть не ниже 8,9 бар (изб). Компания BOGE, например, выпускает поршневые компрессоры, рассчитанные на максимальное рабочее давление 8, 10, 15 бар и выше. Следовательно, выбираем уровень максимального рабочего давления 10 бар (изб).
