6.2.4. Электронные сенсорные конденсатоотводчики
Сенсорный конденсатоотводчик

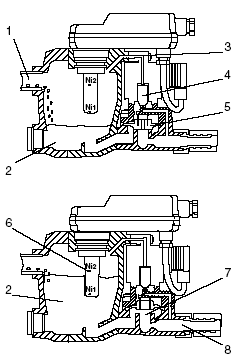

Рис. 6.3. Сенсорный конденсатоотводчик
1 = вход конденсата; 2 = конденсатосборник
3 = компенсаторная линия
4 = соленоидный клапан
5 = диафрагма клапана; 6 = объемный сенсор
7 = седло клапана; 8 = выход конденсата

Сенсорные конденсатоотводчики, или электронные соленоидные конденсатоотводчики с контролем уровня с помощью датчика объема, являются одним из двух существующих типов электронных конденсатоотводчиков с контролем уровня.

Конденсат поступает в конденсатосборник (2), где накапливается. Давление, имеющееся в конденсатосборнике, одинаково действует на диафрагму соленоидного клапана (5) как стороны конденсатосборника, так и сверху через компенсаторную линию (3) - поэтому, диафрагма лежит в седле клапана (7) и закрывает выход конденсата.

При повышении уровня конденсата до Ni2, объемный сенсор (6) подает сигнал электронной системе управления, которая, в свою очередь, запитывает соленоидный клапан, в результате чего его поршень втягивается в корпус индукционной катушки. Соответственно, диафрагма поднимается, открывая выход конденсату.

При сливе конденсата, его уровень понижается. Когда он понизится до Ni1, соленоидный клапан закрывается. В случае, если уровень конденсата не понижается, система управления инициирует повторрные циклы открыия/закрытия клапана, и если уровень конденсата по-прежнему не понижается, включает светодиодный индикатор тревоги. Сигнал тревоги также возможно передавать на удаленный терминал оператора (например, с выводом сигнала на лампу или зуммер).

Особенности и преимущества/недостатки

Объемные сенсорные конденсатоотводчики имеют надежный, отказоустойчивый принцип работы. Они совмещают в себе достоинство таймерных соленоидных конденсатоотводчиков (надежность слива конденсата) и поплавковых конденсатоотводчиков (контроль за уровнем конденсата, и исключение потерь сжатого воздуха). Конечно, таймерные конденсатоотводчики все равно превосходят сенсорные по степени отказоустойчивости, однако именно объемные сенсорные конденсатоотводчики, наряду с объемными конденсатоотводчиками с контролем уровня поплавком, обычно применяются тогда, когда предвидится наличие значительных количеств конденсата - например, при установке на воздушных ресиверах, рефрижераторных осушителях, магистральных фильтрах. Предпочтение перед таймерными конденсатоотводчиками отдается им потому, что они предотвращают потери сжатого воздуха.
+ Высокая степень надежности
+ Отсутствие потерь сжатого воздуха
+ Возможно отведение самого разного по вязкости конденсата
+ Наличие сигнала тревоги, и возможность удаленной его передачи
- Требуют наличия электропитания


Из работающих по данному принципу, мы предлагаем соленоидные объемные конденсатоотводчики Bekomat производства германской компании Beko.
