Рис. 5.24. Поверхностная фильтрация |
Поверхностные фильтры - это фильтры, фильтрующие элементы которых задерживают частицы примесей на своей поверхности. Обычно, они способны удалять 99,99% частиц размером 3 мкм и выше, и выступают в роли предварительных фильтров, защищая фильтры более тонкой очистки, о также осушители, от чрезмерной конденсатной нагрузки. В тех случаях, когда к сжатому воздуху предъявляются не очень высокие требования, система фильтрации может на них и заканчиваться.
Дифф. давление, бар | Степень очистки, % | Размер частиц, мкм | Остаточное содержание масла, мг/м³ |
≥ 0,02 | 99,99 | ≥3 | н/д |

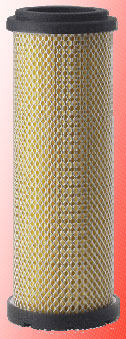

Рис. 5.25. Фильтроэлемент ZANDER серии V |
Весь эффект поверхностных фильтров основан на том, что размер пор фильтроматериала меньше, чем размер частиц, которые фильтр должен задерживать. Задержанные твердые и жидкие частицы остаются на внешней поверхности фильтроэлемента; при этом, периодически, под воздействием силы тяжести, значительная часть частиц перемещается в внижнюю часть корпуса фильтра, откуда и удаляется конденсатоотводчиком. Стандартным направлением движения потока фильтруемой среды в поверхностных фильтрах является «снаружи внутрь» - обратное направление привело бы к невозможности удаления конденсата и быстрому повышению дифференциального давления.
Фильтрующий материал может быть как просто обернут вокруг опорного каркаса фильтроэлемента, так и плиссирован «в гармошку», что значительно увеличивает площадь фильтрующей поверхности, снижая дифференциальное давление (как, например, в фильтроэлементах ZANDER). Обычно, фильтрующим материалом фильтроэлементов поверхностого типа фильтрации служит:
- целлюлозно-бумажное волокно (например, серия V)
- волокно из нержавеющей стали (например, серия VPL)
- высокомолекулярные полиэтилены
- синтерированная бронза
- синтерированная керамика
Особенности и преимущества поверхностных фильтров можно рассматривать, конечно, только в сравнении с фильтроэлементами глубинного типа и адсорбционными фильтрами.
+ Большая или меньшая способность к регенерации
+ Относительно меньшее дифференциальное давление
- Обеспечивают только грубую, предварительную очистку
Компания ZANDER производит фильтры сжатого воздуха серии G как на «обычные» давления (до 16 бар), так и на высокое давление (до 350 бар). Наши фильтры, в том числе, снабжаются и фильтроэлементами поверхностого типа серий V и VPL.
