При использовании горячей регенерации адсорбента, в том числе и внутренней горячей, воздух, подаваемый на регенерацию адсорбента, подогревается с использованием внешних источников энергии (электричества, пара и т.д.). Благодаря более высокой температуре регенерации, появляется возможность разорвать адгизивные связи между адсорбентом и молекулами вода, и регенерировать не только поверхностные слои зерен адсорбента, как в случае с холодной регенерацией, но и глубинные слои. Раз их можно регенерировать, то, разумеется, их нужно и использовать для адсорбции.
В свою очередь, возможность использования глубинных слоев адсорбента значительно увеличивает площадь адсорбирующих поверхностей, а значит, и количество влаги, которое адсорбент может задержать без регенерации. Поэтому, типичное время фазы адсорбции для осушителей с горячей внутренней регенерацией составляет 6-8 часов.
| Достижимая точка росы, °C |
Допустимое рабочее давление, бар (изб) |
Достижимый объемный расход, м³/ч |
Допустимая температура на входе, °C |
| до -40 | до 16 | до 5300 | до +50 |
|
|

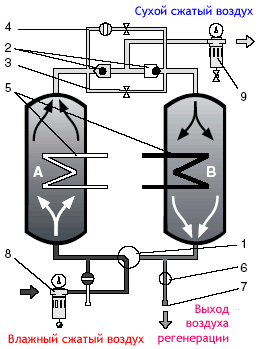

Рис. 5.14. Устройство осушителя с горячей внутренней регенерацией: 1 = Блок впускных клапанов; 2 = Обратные клапаны; 3 = Линия регенерации; 4 = Линия охлаждения 5 = Нагреватели; 6 = Разгрузочные клапаны 7 = Фильтр-глушитель; 8 = Префильтр 9 = Финальный фильтр |
Из всех типов осушителей с горячей регенерацией, осушители с горячей внутренней регенерацией принципиально наиболее близки к осушителям с холодной регенерацией. Однако, в них для регенерации используется не холодный, а нагреваемый сжатый воздух.
Процесс регенерации адсорбента разделен на две фазы: нагревания и охлаждения. В фазе нагревания, адсорбент в регенерируемом адсорбере нагревается с помощью установленных внутри адсорбера нагревателей (электрических, паровых и т.д.). При достижении определенной температуры регенерации, адгизивные связи между адсорбентом и молекулами воды разрушаются. В то же время, небольшое кол-во (2-3%) сжатого воздуха отбирается из рабочего адсорбера A через линию регенерации 3, расширяется до давления чуть выше атмосферного, и подается в регенерируемый адсорбер B. Сухой сжатый воздух, при высокой температуре регенерации, поглощает влагу из адсорбента и выводится в атмосферу.
В фазе охлаждения, нагревательные элементы выключаются, и открывается линия охлаждения 4 (параллельно с линией регенерации 3). Через обе эти линии подается небольшое количество сжатого воздуха (порядка 5%), который охлаждает адсорбент и выводится в атмосферу.
Потери сжатого воздуха (который затрачивается на нагревание и охлаждение адсорбента при регенерации) у осушителей с горячей внутренней регенерацией значительно ниже, чем у осушителей с холодной регенерацией, и составляют порядка 5%. Существуют осушители с другими типами горячей регенерации, о которых будет рассказано ниже, которые позволяют еще более уменьшить или вообще исключить потери сжатого воздуха. Горячая внутренняя регенерация имеет перед ними одно преимущество - независимость от внешних условий (температуры окружающей среды, влажности, наличия загрязнений и т.п.), т.к. и для нагревания, и для охлаждения используется только сжатый воздух.
+ Экономически оправданы при больших расходах
+ Относительная простота конструкции (по сравнению с другими типами горячей регенерации)
+ Относительно низкая стоимость (по сравнению с другими типами горячей регенерации)
+ Независимость от внешних условий
± Потери сжатого воздуха ниже, чем у осушителей с холодной регенерацией, но выше, чем у других типов горячей регенерации
- Нагреватели потребляют значительную мощность
Компания ZANDER производит осушители с горячей внутренней регенерацией серии WI.
