Принцип осушения методом мембранной диффузии основан на том, что молекулы воды проникают через волоконные мембраны со специальным покрытием в 20000 раз быстрее, чем молекулы азота и кислорода (газов, являющихся основными составляющими воздуха).
| Достижимая точка росы, °C |
Достижимое рабочее давление, бар (изб) |
Достижимый объемный расход, м³/ч |
Допустимая температура на входе, °C |
| до -20 | до 12,5 | до 130 | до +60 |
Мембранный осушитель состоит из тысяч тончайших, полых внутри волокон. Волокна выполнены из специального прочного, температуроустойчивого полимера. Внутренняя поверхность стенок волокон покрыта тончайшим (тоньше, чем длина световой волны) слоем другого полимера. Волокна объединены в пучек, при этом входы на внутреннюю их сторону открыты для попадания сжатого воздуха.
|

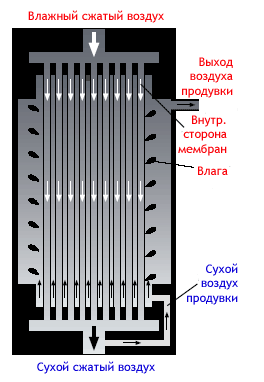

| Рис. 5.9. Устройство мембранного осушителя |
Поступающий в осушитель влажный воздух движется по внутренней стороне мембранных волокон. Влага проникает через стенки волокон на внешнюю их часть, а сухой воздух выходит из осушителя.
Часть осушенного воздуха отбирается на выходе осушителя и пропускается через редуцирующее сопло, расширяясь до давления чуть выше атмосферного, в результате чего его относительная влажность становится чрезвычайно низкой. Этот очень сухой воздух продувается по внешним сторонам мембранных волокон, поглощая влагу, проникшую через их стенки, и выводится в атмосферу.
Конденсата при использовании мембранных осушителей не образуется.
Осушение с помощью мембранной диффузии применяется достаточно редко, главным образом из-за ограниченного диапазона пропускных способностей осушителей этого типа.
+ Простота контрукции
+ Отсутствие необходимости в обслуживании
+ Отсутствие потребности во внешних источниках энергии
+ Бесшумность
+ Взрывобезопасность
+ Компактность
- Необходимо обеспечить предварительную очистку сжатого воздуха от твердых частиц и масла
