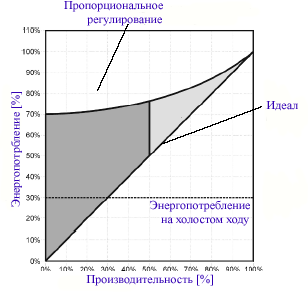

Рис. 4.5a. Пропорциональное регулирование

Для винтовых маслозаполненных компрессоров, начиная с модели S31-2, компания BOGE предлагает опциональный пропорциональный регулятор всасывания. Пропорциональный регулятор обеспечивает возможность нахождения заслонки клапана всасывания не только в открытом и закрытом положениях, но и в промежуточных стадиях открытия, тем самым регулирую количество воздуха, поступающего на сжатие в винтовой блок.

На заводе, пропорциональный регулятор всасывания устанавливается на диапазон регулирования производительности 50...100% от номинальной. В случае, если потребление воздуха становится меньшим, чем 50% от производительности компрессора, дальнейшее пропорциональное регулирование экономически нецелесообразно. Поэтому, если производительность компрессора уже снижена до 50%, а сетевое давление p_n все равно поднимается до давления выключения p_max, компрессор переключается в режим холостого хода (или выключается, в зависимости от пользовательских настроек).

Пропорциональный регулятор всасывания служит достижению тех же целей, что и частотные преобразователи: снижает энергопотребление, уменьшает износ компоненетов компрессора и способствует выравниванию флуктуаций сетевого давления. Пропорциональное регулирование может эффективно использоваться в компрессорах базовой нагрузки в системах с небольшими флуктуациями потребления, а также в иных случаях, когда экономическая эффективность частотного преобразователя неочевидна.

+ Альтернатива частотному преобразователю
+ Несколько более высокая, по сравнению с частотными преобразователями, эффективность при небольших колебаниях потребления
+ На порядок меньшая, чем у частотного преобразователя, стоимость
- Более узкий диапазон регулирования
- Меньший эффект экономии энергии при значительных колебаниях потребления
- Меньшая скорость реакции
