4.3.3. Автоматический режим работы с отсроченным выключением

4.3.3. Режим с отсроченным выключением

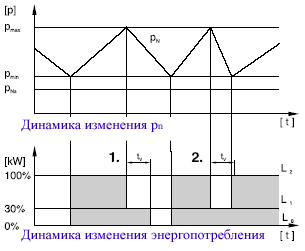

Рис. 4.3.3. Автоматический режим

При использовании автоматического режима с отсроченным выключением, реле давления или датчик давления, ориентируясь на значение сетевого давления p_n, переключает компрессор между двумя фазами: фазой полной нагрузки L₂ и фазой холостого хода L₁. Однако, в отличие от непрерывного режима, продолжительность фазы холостого хода ограничена, и контролируется системой управления компрессора. В случае превышения ее продолжительностью запрограммированного значения времени холостого хода t_v, двигатель останавливается и компрессор переключается в фазу ожидания L₀. Отсчет времени t_v может начинаться или с перехода компрессора в фазу нагрузки, или с перехода в фазу холостого хода.

При работе компрессора в режиме с отсроченным выключением, схема смены фаз работы может иметь два варианта:

Вариант 1:
1. Сетевое давление p_n растет до уровня давления выключения p_max. Компрессор переходит в фазу холостого хода L₁.
2. За контрольное время холостого хода t_v сетевое давление так и не упало до уровня давления включения p_min. Двигатель выключается, и компрессор переходит в фазу ожидания L₀.
2. Сетевое давление p_n падает до уровня давления включения p_min. Электродвигатель включается, и компрессор переходит в режим полной нагрузки L₂.

Вариант 2:
1. Сетевое давление p_n растет до уровня давления выключения p_max. Компрессор переходит в фазу холостого хода L₁.
2. За контрольное время холостого хода t_v сетевое давление успело упасть до уровня давления включения p_min. Компрессор переходит в режим полной нагрузки L₂.

Рис. б/н. Автоматический или повторно-кратковременный режим

Режим работы с отсроченным выключением сочетает в себе преимущества повторно-кратковременного режима (снижение потребления электроэнергии) и непрерывного режима (снижение износа электродвигателя и других агрегатов компрессора за счет уменьшения количества циклов пуска/остановки).

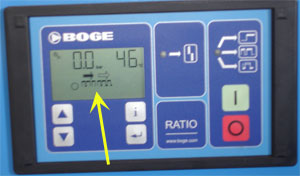

В винтовых компрессорах BOGE по умолчанию устанавливается именно режим работы с задержкой выключения. При этом, присутствует как возможность перепрограммирования контрольного времени холостого хода (вплоть до установки значения «0 секунд», что означает повторно-кратковременный режим), так и задание компрессору непрерывного режима работы. На дисплее основных показаний систем управления BASIC и RATIO как повторно-кратковременный, так и автоматический с отсроченным выключением режимы условно обозначаются двумя стрелками, левая из которых затемнена. В случае перепрограммирования режима работы на непрерывный, затемненными становятся обе стрелки.
