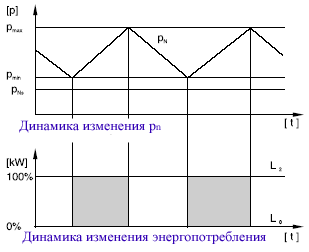

| Рис. 4.1. Повторно-кратковременный режим |
При использовании повторно-кратковременного, или, как его также иногда называют, прерывистого режима, реле давления или датчик давления, ориентируясь на значение сетевого давления pn, переключает компрессор между двумя фазами: фазой полной нагрузки L2 и фазой ожидания L0. Фаза холостого хода при использовании этого режима отсутствует.
Схема работы компрессора в повторно-кратковременном режиме следующая:
1. Сетевое давление pn растет до уровня давления выключения pmax. Компрессор переходит в фазу ожидания L0.
2. Сетевое давление pn падает до уровня давления включения pmin. Компрессор переходит в фазу полной нагрузки L2.
Из всех схем работы компрессора, повторно-кратковременный режим отличается самым меньшим энегопотреблением. Износ компрессора при нем, однако, достаточно высок. Уменьшить число включений/выключений можно путем установки воздушного ресивера большего объема.
Повторно-кратковременный режим является типичным режимом работы поршневых компрессоров.
