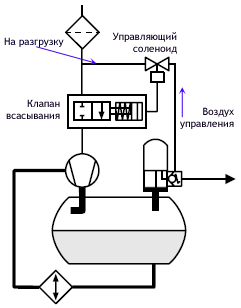

| Рис. 3.37. Управление всасыванием |
Клапан всасывания контролирует закрытие или открытие линии всасывания компрессора. В свою очередь, управление клапаном всасывания, являющимся механическим устройством, производится подачей сжатого воздуха через управляющий соленоидный (электромагнитный) клапан. Для этого, часть воздуха отбирается после фильтроэлемента тонкой сепарации и подается на управляющий соленоидный клапан.
По сигналу (обычно, подаче напряжения, т.к. управляющие соленоидные клапаны компрессорных установок являются, как правило, «нормально закрытыми») от системы управления, соленоидный клапан направляет сжатый воздух на пневмоцилиндр клапана всасывания, открывая его (рабочий ход). По другому сигналу, соленоид прекращает подачу воздуха на пневмоцилиндр клапана всасывания (в результате чего клапан всасывания закрывается), но начинает стравливать воздух в атмосферу (в компрессорах BOGE это производится через специальноое отверстие в самом соленоиде, и другое отверстие перед заслонкой клапана всасывания). Стравливание воздуха из внутреннего объема компрессорной установки именуется разгрузкой. Нужна разгрузка для того, чтобы при следующем запуске компрессора, или его переходе на рабочий ход, давление внутри, а, соответственно, и нагрузка на винтовой блок и электродвигатель, были низкими.
|
|
|

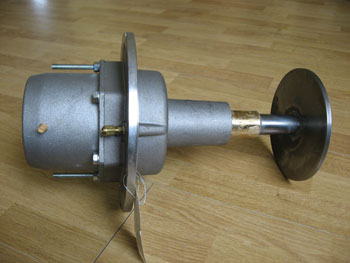

Рис. 3.37.1. Слева - вставка клапана всасывания BOGE на средние модели серии S; справа - клапан всасывания BOGE с интегрированным соленоидом на младшие модели |
|
