Компрессоры S 29-2 в электронной промышленности

Здесь Вы можете ознакомиться с некоторыми снимками, сделанными в ходе монтажа и пробного пуска 2 компрессоров модели S 29-2, а также соответствующего вспомогательного компрессорного оборудования, на одном из предприятий Зеленограда (Москва), занимающемся производством электронных компонентов и устройств.

Компрессор S 29-2

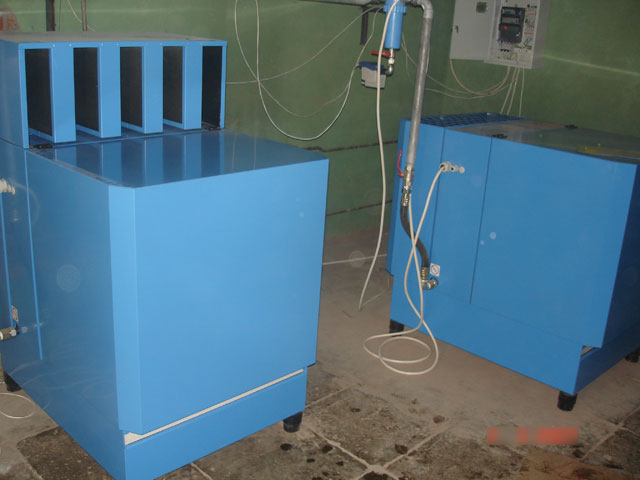

Показаны оба компрессора, один из них с уже установленным кожухом дополнительного шумопоглощения на выходе воздуха охлаждения. Для проведения пробного запуска подведены временные кабели электропитания. На заднем плане частично виден один из циклонных сепараторов BOGE с установленным конденсатоотводчиком Bekomat.

Открытый кожух компрессора S 29-2

Крышка корпуса основного отсека компрессоров серии S моделей до S 29-2 включительно поднимается на петлях с компенсатором усилия и фиксатором, давая максимально возможный доступ к агрегатам и частям компрессора. Видны электродвигатель, винтовой блок, клапан всасывания и воздушный фильтр, сепараторный резервуар, фильтроэлемент сепаратора, обратный клапан/клапан минимального давления, система автоматического натяжения ремней GM Drive, трубопроводы и кабели от датчиков.

Плавный пуск и автоматическая смазка

Другая, легко демонтируемая панель, открывает доступ к отсеку электрооборудования (вверху) и отсеку охлаждения (внизу), в котором размещены масляный фильтр, термостатический масляный клапан и комбинированный теплообменник масло/воздух и воздух/воздух, а также приводные ремни.

Блок управления Trinity

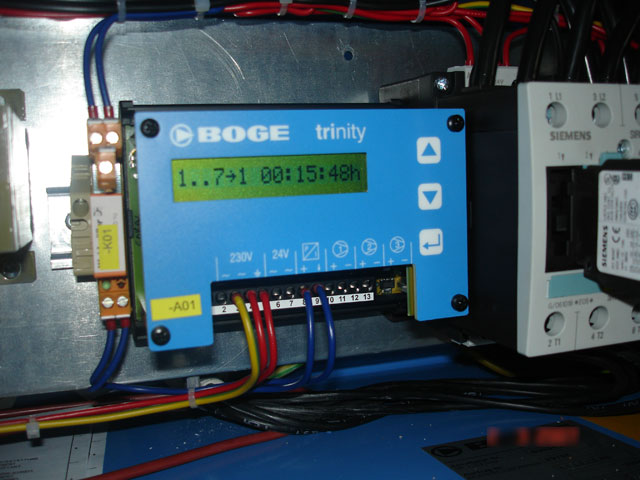

В данном проекте компрессоры были снабжены, разумеется, наряду с собственной микропроцессорной системой управления BASIC, являющейся стандартной для компрессоров младших моделей серии S, еще и общим блоком управления BOGE Trinity, позволяющим вести согласованное управление компрессорами в кол-ве до 3 единиц, задавая им общее рабочее давление и переключая их приоритеты в зависимости от наработки, времени суток/дня недели или производительности. Систему Trinity возможно разместить как в электрошкафу одного из подключаемых к ней компрессоров, так и в виде отдельного модуля, например, настенного крепления. В данном случае блок управления Trinity смонтирован в электрошкафу одного из компрессоров S 29-2. Как видно на фотографии, на момент фотосъемки к Trinity подключено электропитание (от собственного трансформатора компрессора) и один из компрессоров (тот, в электрошкафу которого она установлена). Таким образом, осталось подключить второй установленный компрессор и общий датчик давления, размещаемый, обычно, на общем воздушном ресивере. Разумеется, в случае намеренного выключения Trinity, неправильного ее программирования или возникновения в ней неполадок компрессоры автоматически переключаются на работу под управлением собственных, индивидуальных систем управления.

Блок управления Trinity

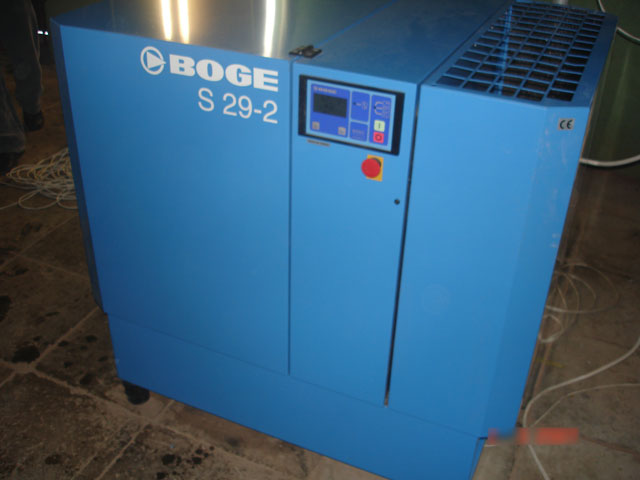

Еще один общий вид компрессора. Видна панель системы управления BASIC.
