Азотный генератор MAXIGAS 108 в лазерной обработке металлов

В лазерной резке металлов может использоваться как кислород, так и инернтные газы - выбор газовой среды зависит от обрабатываемого металла и целей обработки. Обработка лазером в кислороде, из-за возникающих при ней мощных экзотермических реакций, предпочтительна при резке таких металлов, как, например, углеродистые и низколегированные стали. Азот в качестве газовой среды используется, например, при лазерной резке нержавеющих и высоколегированных сталей, помогая избежать окисления металла. Также, резка в азоте применяется тогда, когда срезы будут впоследствии подвергаться окраске (опять же во избежание окисления и ухудшения качества окраски), при необходимой высокой точности резки.

Типичная для лазерной резки чистота азота - это 99,5% или выше. Ввиду того, то при резке в азоте отсутствуют вспомогательные экзотермические реакции, и металл режется только самим лазером, как правило, требуется мощный лазер и подача азота под высоким давлением.

Ниже размещены фотографии азотного генератора MAXIGAS 108, используемого одним из наших клиентов для снабжения азотом установки лазерной резки.

Линия по производству сжатого воздуха и выделения из него азота

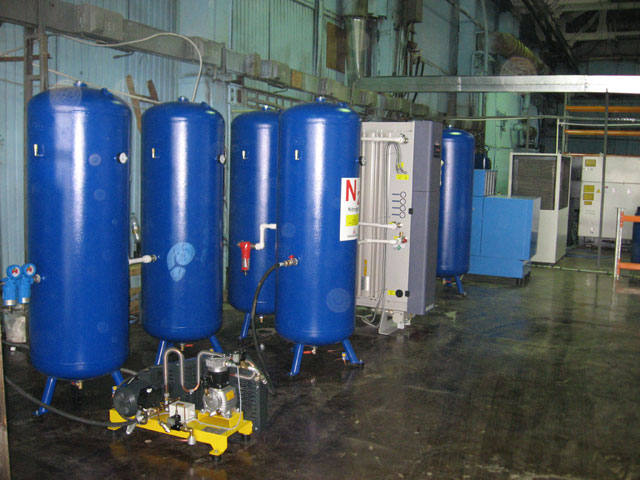

Общий вид. Справа-налево: 13-барный винтовой воздушный компресор BOGE, воздушный ресивер, адсорбционный осушитель ZANDER, генератор азота, азотные ресиверы (буферные, финальные), бустерный компрессор.

Генератор азота MAXIGAS 108

Этот азотный генератор производит 22,4 м³/ч азота с чистотой 99,9% при избыточном давлении до 9 бар.

Азотный дожимной компрессор

Азот, выработанный генератором MAXIGAS, поступает на досжатие в поршневом бустерном компрессоре, обеспечивающем рабочее давление до 35 бар.

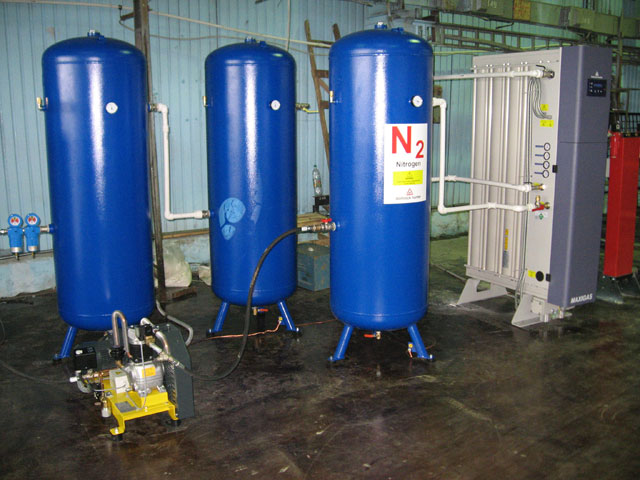

Азотный бустер

Просто еще один фотоснимок.

Страницы с информацией

Описание, техническая информация и брошюры по оборудованию, которое было использовано в этом проекте, содержатся на следующих страницах нашего сайта:
Генератор азота domnick hunter (Великобритания) тип MAXIGAS108 - на странице Азотные генераторы MAXIGAS
Винтовой компрессор BOGE (Германия) тип S 24-2 - на странице Младшие модели компрессоров серии S
Осушитель ZANDER (Германия) тип K-MT 7 - на странице Адсорбционные осушители серии K-MT
