Генератор азота MAXIGAS 116/ECBLL на маслозаводе в Воронежской области

Азотные установки domnick hunter серии MAXIGAS (Великобритания), производящие газообразный азот из сжатого воздуха методом короткоцикловой безнагревной адсорбции, позволяют Пользователям экономить чрезвычайно большие средства на снабжении азотом. Многие предприятия пищевой промышленности, и маслоэкстракционные заводы в том числе, уже давно и успешно используют MAXIGAS при выработке, хранении и упаковке растительных масел.

Ниже Вы можете ознакомиться с несколькими фотоснимками, сделанными нашим сотрудником при проведении монтажа и пусконаладки линии по производству азота на одном из маслозаводов в Воронежской области. Линии построена вокруг генератора азота MAXIGAS 116 версии ECBLL, производящей азот с чистотой 99,9%, в количестве 16 м³/ч и при давлении 7,5 бар (изб).

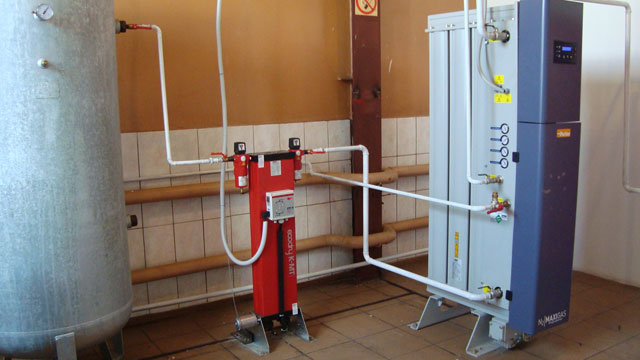

Общий вид на оборудование. Компрессор BOGE модели CL15-350 (слева) производит сжатый воздух, который затем проходит ступенчатую очистку и осушение в фильтрах и адсорбционном осушителе сжатого воздуха ZANDER модели K-MT6.

Компрессор ближе. Модель CL 15-350 - это винтовой маслозаполненный компрессор с прямым приводом и воздушным охлаждением, использующий блок сжатия BOGE Compact Module.

Адсорбционный осушитель K-MT 6 обеспечивает осушение сжатого воздуха до температуры точки росы не выше -40°C. Собранные вместе с осушителем (но, разумеется, при желании и демонтируемые) фильтры обеспечивают очистку сжатого воздуха от компрессорного конденсата, не допуская его попадания в осушитель, и удаление адсорбентной пыли после осушителя.

Нижняя дверца генератора азота не сломана, а приоткрыта.

Вид на генератор азота слева. На заднем плане - буферный (не финальный) азотный ресивер, а также пылевой азотный фильтр, фильтрующий азот от потенциально могущих в него попасть частиц адсорбентной пыли перед возвратом азота в генератор.

Подробная информация об оборудовании, которое показано выше, содержится на следующих страницах нашего сайта:
Генератор азота domnick hunter (Великобритания) тип MAXIGAS 106/ECBLL - на странице Генераторы азота MAXIGAS/MIDIGAS
Адсорбционный осушитель ZANDER (Германия) тип K-MT 6 - на странице Адсорбционные осушители K-MT
Винтовой компрессор BOGE (Германия) тип CL 15-350 - на странице Винтовые компрессоры CL
