Генератор азота N2MAX 112 в процессах пайки
Показанный на фотографиях генератор азота N2MAX 112 используется одним из предприятий Ставропольского края, изготавливающим электротехнические устройства, для создания инернтной среды для автоматической пайки печатных плат (с целью предотвращения окисления припоя).

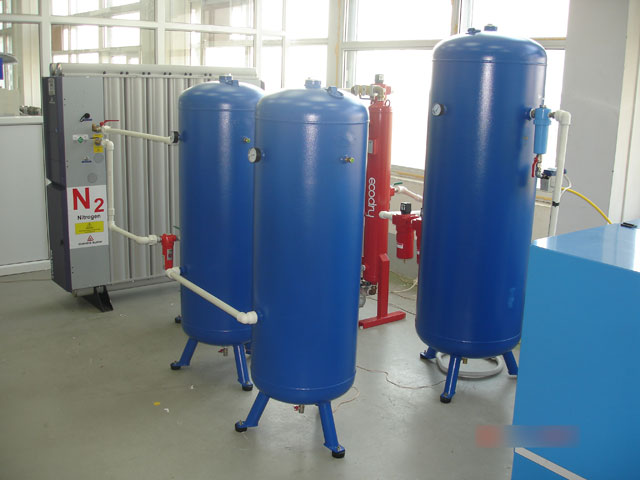

Общий вид. Компрессор BOGE S 20-2, угол которого виден на фотографии справа, вырабатывает сжатый воздух с давлением 9...10 бар. Затем, сжатый воздух последовательно: проходит очистку в циклонном сепараторе, поступает в воздушный ресивер, проходит очистку в трех фильтрах грубой, общей и тонкой очистки, подвергается осушению до точки росы -40 °C в адсорбционном осушителе ZANDER, очищается от адсорбентной пыли в еще одном фильтре грубой очистки, и подается на вход генератора азота.
Общий вид на генератор N2MAX 112. Азот, вырабатываемый генератором, поступает в буферный ресивер, проходит очистку от возможно присутствующей в нем адсорбентной пыли в фильтре (красного цвета), и возвращается в генератор. Проверяется его чистота, и если она соответствует запрограммированного уровню, азот поступает в систему потребителя - в данном случае, на этом этапе размещены 2 финальных азотных ресивера - таким образом, всего в системе 4 ресивера - 1 воздушный, 1 азотный буферный, и 2 азотных финальных. Использованы воздушные ресиверы отечественного производства.

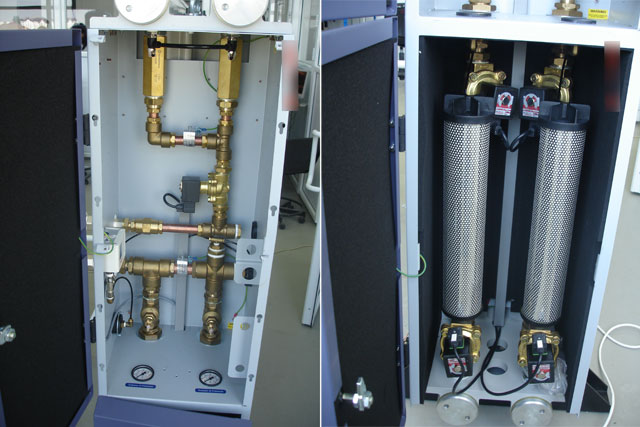

На задней стороне генератора имеются две дверцы. Верхняя дверца показана открытой на левой части рисунка выше. Видны входное реле давления, контролирующее давление сжатого воздуха на входе в генератор, обратные клапаны на выходе адсорберов (вверху), и соленоидный клапан на выпуске азота в буферный ресивер. Также, вверху видно т.н. сопло регенерации (черная трубка вверху), через которую производится подача азота в регенерируемый адсорбер. Такая же трубка имеется на другой стороне генератора, в передней его части. То, что расположено за нижней дверцей, показано на правой части рисунка. Это впускные соленоидные клапаны, разрешающие или запрещающие подачу сжатого воздуха на вход адсорберов, разгрузочные соленоидные клапаны, через которые производится сброс давления и дальнейший сброс продувочного азота, и фильтры глушители, служащие для подавления шума, производимого при разгрузке. Еще два таких же глушителя имеются в передней части генератора.
Дверцы есть и на передней стороне генератора. Нижнюю дверцу открывать для фотографирования мы не стали, т.к. за ней только лишь 2 других фильтра-глушителя, которые можно увидеть на предидущем снимке. На этой фотографии показано содержимое отсека, доступ к которому открывается через верхнюю дверцу, снятое с двух разных углов. Внизу видны выпускной азотный соленоидный клапан, который закрывает выход азота в случае выключения генератора, или если содержание кислорода превышает запрограммированный уровень. Чуть левее него - установленный с ним параллельно еще один соленоидный клапан, т.н. продувочный - наверху него установлен небольшой фильтр-глушитель. Этот клапан открывается, если содержание кислорода превышено, и стравливает газовую смесь, возвращающуюся в генератор из буферного ресивера, в атмосферу - до тех пор, пока содержание кислорода не опустится до необходимого значения. Разумеется, функционирование этих клапанов взаимосвязано - т.е., при повышенном содержании кислорода выпускной клапан закрыт, а продувочный открыт, и наоборот. Слева видно выходное реле давление, которое инициирует переход генератора в режим ожидания "Economy", если отсутствует расход азота потребителями. Справа - анализатор содержания кислорода (серебристого цвета) и электронный блок управления им. Шлейф, который свисает из генератора наружу, идет к блоку управления генератором, на этих фотографиях не видному.

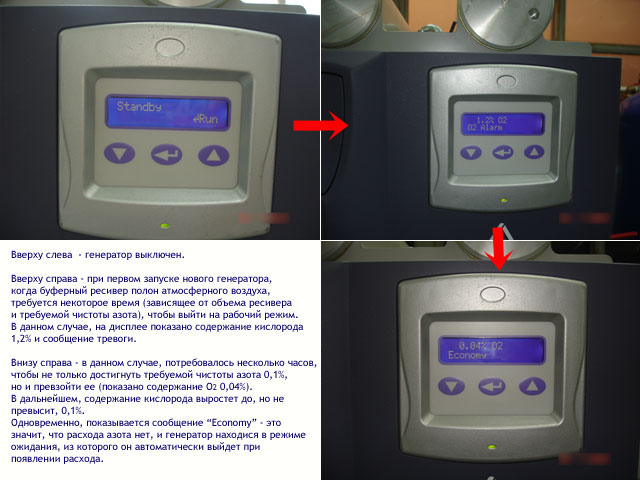

На снимках выше показан дисплей систему управления. Также, Вы можете

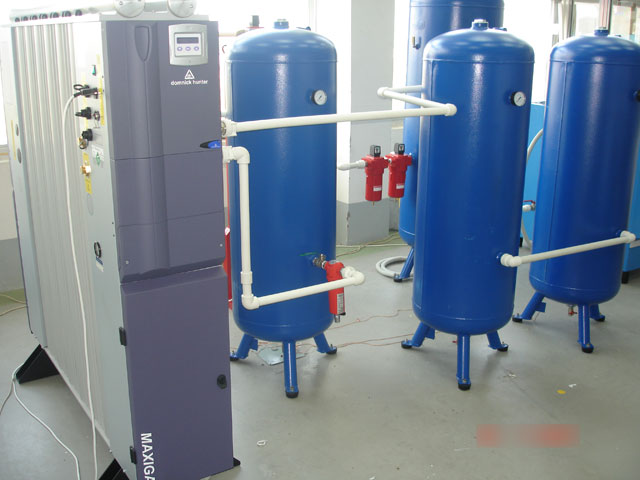

Еще один общий вид. На левой стороне генератора видны присоединения для синхронизации работы с осушителем, удаленной передачи аварийного сигнала и дистанционного пуска/остановки (в использовании которых в рамках данного проекта необходимости нет). Страницы с информацией
Подробная информация об оборудовании, использованном в данном проекте, содержится на следующих страницах нашего сайта:
|
