Поршневые компрессоры серии SRD/SBD
|

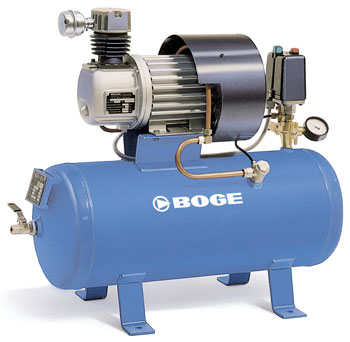

Компрессор SBD 125-18
|
Серия SRD - это 10-барные одноступенчатые, маслосмазываемые поршневые воздушные компрессоры небольшой производительности, с прямым приводом от электродвигателя, с воздушным охлаждением, с традиционным управлением прессостатом, размещаемые на опорной раме или на ресивере (модификация SBD). Также, существуют модификации SRDL и SBDL с кожухом шумопоглощения, и (не для всех моделей) модификации SBD-DB с фреоновым осушителем сжатого воздуха, размещенным на ресивере компрессора.
Некоторые модели серии SBD выпускаются также в виде передвижных агрегатов Spezi, а также в специальных компактных модификациях SBD-R для использования в типографских машинах фирмы Heidelberg.
Особенности и преимущества
Компания BOGE Kompressoren - это один из старейших европейских производителей компрессорного оборудования. Поршневые компрессоры производятся BOGE начиная с 30-х годов XX века, и заслуженно приобрели репутацию надежных, неприхотливых, экономичных и удобных в эксплуатации и обслуживании агрегатов.
Тщательно отполированные внутренние поверхности цилиндров и внешние поршней с допуском ±6 мкм обеспечивают высокую производительность, надежность в работе и низкое остаточное содержание масла. Номинальное содержание компрессорного масла в сжатом воздухе, вырабатываемом компрессорами SRD/SBD, составляет 10 г/кВт·ч. Низкая скорость поршней и вращения коленчатого вала обеспечивает длительный срок службы поршневых колец.
Комбинированные язычковые клапаны всасывания/нагнетания ferax® с увеличенным сроком службы. Оптимизированные диаметры сечения способствуют низкому сопротивлению потоку воздуха.
Коленчатый вал, выкованный из единой заготовки, с динамической балансировкой, с большим запасом прочности, с роликовыми подшипниками с двух сторон.
Концевой воздушный охладитель снижает температуру производимого сжатого воздуха, сокращая тем самым затраты на его дальнейшую подготовку. Дополнительно, компрессорная установка SBD может быть укомплектована установленным на ресивере фреоновым осушителем сжатого воздуха, превращающим компрессор в комплексную систему производства и подготовки сжатого воздуха.
Опции
|

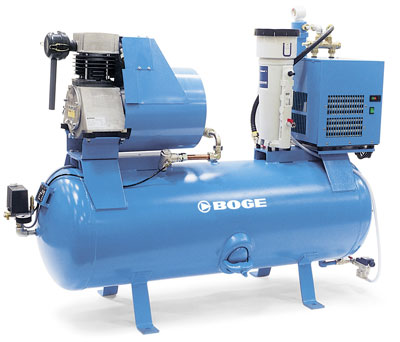

Установка SBD 350-270DB PLUS (с фреоновым осушителем, водо-масляным сепаратором Owamat, конденсатоотводчиком Bekomat на ресивере)
|
Фреоновый осушитель сжатого воздуха, уже смонтированный на воздушном ресивере (только для старших моделей). Осушитель принудительно охлаждает сжатый воздух до температуры +3 °C, после чего выделившийся конденсат отводится, а воздух опять нагревается за счет теплообмена с поступающим в осушитель теплым воздухом - в результате, температура точки росы падает до уровня +3 °C, и в дальнейшем, по мере прохождения сжатого воздуха по трубопроводам, больше конденсата не выделится, если воздух не охладится до температуры ниже +3 °C.
Электронный емкостный конденсатоотводчик Bekomat с сенсорным контролем уровня конденсата в конденсатосборнике, устанавливаемый на воздушном ресивере вместо входящего в стандартную комплектацию ручного дренажного крана. Bekomat обеспечивает автоматический, без участия оператора, дренаж выделяющегося при сжатии и охлаждении воздуха конденсата, без потерь сжатого воздуха.
Электрошкаф настенного крепления или размещtнный на ресивере, со смонтированным в нем пускателем прямого запуска или по схеме плавного запуска «звезда-треугольник». Стандартно, запуск компрессора SRD/SBD производится через прессостат, который в этом случае является силовым устройством. С пускателем, прессостат превращается в управляющее реле. Кроме того, при использовании пускателя возможно использование двух других опциональных устройств - разгрузочного электромагнитного клапана вместо стандартной разгрузки через прямо управляемый прессостатом механический разгрузочный клапан, а также счетчика часов наработки.
Кожух шумопоглощения, снижающий уровень звукового давления, производимого компрессорной установкой.
Антивибрационные опоры (стандартно на версиях без ресивера), бумажные фильтры всасывания вместо стандартных из металлической сетки (сокращают последующие расходы на обслуживание), система защиты от замерзания, пульт управления с расширенными возможностями, включая мониторинг уровня масла на дисплее, долгосрочная консервация и др.
Технические данные
Максимальное избыточное рабочее давление - 10 бар.
Модификация SRD (компрессор на опорной раме)
 |
 |
 |
 |
 |
 |
 |
 |
по всас.
м³/мин
|
по выдаче
м³/мин
|
кВт
|
ДхШхВ, мм
|
кг
|
дюймы
|
дБ(А)
|
SRD 125 |
0,125 |
н/д |
0,75 |
470х275х340 |
32 |
DN12 |
80 |
SRD 250 |
0,250 |
н/д |
1,5 |
485х351х340 |
38 |
DN12 |
80 |
SRD 350 |
0,35 |
0,26 |
2,2 |
775х405х565 |
70 |
G¾" |
78 |
SRD 500 |
0,50 |
0,37 |
3,2 |
775х405х565 |
71 |
G¾" |
78 |
SRD 700 |
0,70 |
0,51 |
4,0 |
775х510х520 |
97 |
G¾" |
78 |
SRD 1000 |
1,00 |
0,73 |
6,3 |
775х510х520 |
105 |
G¾" |
78 |
Модификация SRDL (компрессор на раме, в кожухе)
 |
 |
 |
 |
 |
 |
 |
 |
по всас.
м³/мин
|
по выдаче
м³/мин
|
кВт
|
ДхШхВ, мм
|
кг
|
дюймы
|
дБ(А)
|
SRDL 125 |
0,125 |
н/д |
0,75 |
600х400х475 |
67 |
DN12 |
66 |
SRDL 250 |
0,250 |
н/д |
1,5 |
600х400х475 |
73 |
DN12 |
66 |
SRDL 350 |
0,35 |
0,26 |
2,2 |
930х480х730 |
121 |
DN22 |
65 |
SRDL 500 |
0,50 |
0,37 |
3,2 |
930х480х730 |
123 |
DN22 |
65 |
SRDL 700 |
0,70 |
0,51 |
4,0 |
1106х630х820 |
149 |
DN22 |
65 |
SRDL 1000 |
1,00 |
0,73 |
6,3 |
1106х630х820 |
157 |
DN22 |
65 |
Модификация SBD (компрессор на ресивере)
 |
 |
 |
 |
 |
 |
 |
 |
по всас.
м³/мин
|
по выдаче
м³/мин
|
кВт
|
ДхШхВ, мм
|
кг
|
дюймы
|
дБ(А)
|
SBD 125-18 |
0,125 |
н/д |
0,75 |
465х391х675 |
44 |
G¼" |
80 |
SBD 250-18 |
0,250 |
н/д |
1,5 |
465х420х650 |
48 |
G¼" |
80 |
SBD 350-90 |
0,35 |
0,26 |
2,2 |
1075х390х990 |
112 |
G½" |
78 |
SBD 500-90 |
0,50 |
0,37 |
3,2 |
1075х390х1175 |
112 |
G½" |
78 |
SBD 700-270 |
0,70 |
0,51 |
4,0 |
1665x670х1130 |
200 |
G½" |
78 |
SBD 1000-270 |
1,00 |
0,73 |
6,3 |
1665х570х1130 |
240 |
G½" |
78 |
Модификация SBDL (компрессор на ресивере, в кожухе)
 |
 |
 |
 |
 |
 |
 |
 |
по всас.
м³/мин
|
по выдаче
м³/мин
|
кВт
|
ДхШхВ, мм
|
кг
|
дюймы
|
дБ(А)
|
SBDL 125-50 |
0,125 |
н/д |
0,75 |
975х405х875 |
74 |
G3/8" |
66 |
SBDL 250-50 |
0,250 |
н/д |
1,5 |
975х405х875 |
84 |
G3/8" |
66 |
SBDL 350-90 |
0,35 |
0,26 |
2,2 |
1195х480х1145 |
168 |
G½" |
65 |
SBDL 500-90 |
0,50 |
0,37 |
3,2 |
1195х480х1145 |
168 |
G½" |
65 |
SBDL 700-270 |
0,70 |
0,51 |
4,0 |
1665х605х1420 |
255 |
G½" |
65 |
SBDL 1000-500 |
1,00 |
0,73 |
6,3 |
1845х700х1505 |
325 |
G½" |
65 |
Модификации SBD(L)-DB (компрессор на ресивере, в кожухе или без него, с осушителем)
 |
 |
 |
 |
 |
 |
 |
 |
по всас.
м³/мин |
по выдаче
м³/мин |
кВт |
ДхШхВ, мм |
кг |
дюймы |
дБ(А) |
SBD(L) 350-xxxDB |
0,35 |
0,26 |
2,2 |
н/д |
н/д |
н/д |
78(65) |
SBD(L) 500-xxxDB |
0,50 |
0,37 |
3,2 |
н/д |
н/д |
н/д |
78(65) |
SBD(L) 700-xxxDB |
0,70 |
0,51 |
4,0 |
н/д |
н/д |
н/д |
78(65) |
SBD(L) 1000-xxxDB |
1,00 |
0,73 |
6,3 |
н/д |
н/д |
н/д |
78(65) |
Число-суффикс в названии моделей обозначает объем воздушного ресивера в литрах. Возможна комплектация компрессорных установок также ресиверами другого объема.
Производительность по выдаче указана в соответствии с требованиями VDMA 4362. Уровень звукового давления указан в соответствии с PN8NTC2.3.
Все компрессорные установки серии SRD/SBD комплектуются электродвигателями 3-фазного тока, 400В~50Гц.
