Знаете ли Вы, что...

Лабораторные генераторы азота LABGAS
Где используется азот в лабораторных условиях

В лабораториях широко используется не только азот, но и водород, а также высокоочищенный от примесей, в том числе от CO2 и от летучих углеводородов, сжатый воздух - которые тоже можно производить с помощью лабораторных газовых генераторов domnick hunter. Ниже мы приводим составленную нами таблицу, показывающую типичную потребность некоторых лабораторных приборов в газах. Конечно, мы понимаем, что специалисты, работающие в научно-исследовательских, медицинских, производственных, криминалистистических и прочих лабораториях, непосредственно занимающиеся работой с этими приборами или их обслуживанием, могут найти в нашей таблице какие-либо неточности, упущения и ошибки в специальной терминологии.


Прибор Какой и зачем нужен газ Чистота газа Типичная потребность Тип нашего генератора газа
Газовая хроматография
Пламенно-ионизационный детектор (GC-FID) Водород как топливный газ
Нулевой воздух как газ пламени
Водород как капиллярный газ-носитель
Азот как сжатый газ-носитель
Азот как замещающий газ
UHP[1]
Без CnHm
UHP[1]
UHP-0[1]
UHP-0[1]
30-50 см³/мин
300-500 см³/мин
до 10 см³/мин
20-50 см³/мин
30-50 см³/мин
LABGAS H
UHP-ZA
LABGAS H
LABGAS G5 (↓)
LABGAS G5 (↓)
Пламенно-фотометрический детектор (GC-FPD) Водород как топливный газ
Нулевой воздух как газ пламени
UHP[1]
Без CnHm
60...90 см³/мин
90...120 см³/мин
LABGAS H
UHP-ZA
Азотно-фосфорный детектор (GC-NPD) Водород как капиллярный газ
Азот как заменяющий газ
UHP[1]
UHP-0[1]
до 50 см³/мин
до 30 см³/мин
LABGAS H
LABGAS G5 (↓)
Электронно-захватный детектор (GC-ECD) Азот как газ-носитель
Азот как заменяющий газ
UHP-0[1]
UHP-0[1]
до 60 см³/мин
до 100 см³/мин
LABGAS G5 (↓)
LABGAS G5 (↓)
Детектор теплопроводности, катарометр (GC-TCD) Водород как газ-носитель UHP[1] до 50 см³/мин LABGAS H
Детектор по автоматической термальной десорбции (GC-ATD) Продувка сухим воздухом Очищенный воздух до 2 л/мин LABGAS G6-G9 (↓)
Атомно-эмиссионный детектор (GC-AED) Азот как газ-носитель UHP-0[1] до 1 л/мин LABGAS G5
Детекторы проводимости элетролита, детекторы Холла (GC-ELCD, Hall) Водород как газ реакции UHP[1] 70-200 см³/мин LABGAS H
Жидкостная хроматография - массовая спектрометрия (LCMS)
Детекторы ионизации при атмосферном давлении (API), химической ионизации при атмосферном давлении (APCI), электроспрей, массовые спектрометры (MS), детекторы времени полета (TOF) Воздух как газ-распылитель
Азот как защитный газ
Очищ.
99,5% без CnHm
до 18 л/мин
5-35 л/мин
LABGAS G6-G9 (↓) или UHP-ZA
LABGAS Gx (↓)
Спектроскопия
Спектроскопия Фурье (FTIR) Газ продувки отсека сэмплов, оптики, микроскопа Очищ. без СО2 газ 14-85 л/мин CO2RP
Спектроскопия ядерного магнитного резонанса (NMR) Воздух для подъема и выброса Очищ. до 300 л/мин K-MT
Спектроскопия индуктивно спаренного плазменной атомной эмиссии (ICP) Азот или нулевой азот для продувки 99,99%+ до 9 л/мин LABGAS G1-G5 (↓)
Атомно-адсорбционный спектрометр (AA) Воздух как газ-окислитель Очищ. 28-200 л/мин K-MT
Анализаторы
Анализаторы полного содержания углерода (TOC) Сухой воздух или азот как газ-носитель и газ сгорания Очищ. без CO2/без CnHm 100-500 см³/мин
50-700 см³/мин
CO2RP
LABGAS G5 (↓)
Анализаторы полного содержания углеводородов (THA) Нулевой воздух для пламенно-ионизационного детектора
Водород как топливный газ
без CnHm
UHP[1]
50-500 см³/мин
5-50 см³/мин
UHP-ZA
LABGAS H
Калориметры дифференциального сканирования (DSC) Воздух для воздушного щита Очищ. 100 см³/мин LABGAS G6-G9 (↓)
Термогравиметрия (TGA) Азот или воздух для печи Очищ. 100 см³/мин LABGAS Gx (↓)
Анализаторы полного потребления кислорода (TOD) Азот как газ-носитель UHP-0[1] 300 см³/мин LABGAS G5 (↓)
Анализаторы CO2 Воздух для калибровки Без CnHm и CO2 550-1000 см³/мин CO2RP
Прочие лабораторные применения
Подготовка образоцов для исследования, автосэмплеры Азот для испарения растворителей
Воздух для пневматического управления
Азот для инжектора сэмплов
95-99%
Очищ.
UHP-0[1]
до 130 л/мин
28 л/мин
550 см³/мин
LABGAS Gx (↓)
K-MT
LABGAS G5 (↓)
Круговой (циркулярный) дихроизм Азот UHP-0[1] н/д LABGAS G5 (↓)
Испарительный детектор светорассеяния Азот 98% 2-8 л/мин LABGAS G3/G4 (↓)
Измерение размера частиц способом лазерной дифракции Воздух как газ-распылитель Очищ. н/д K-MT

Примечания:
[1] UHP = Ultra High Purity, сверхвысокая чистота. UHP-0 - Ultra High Purity, Zero Grade = еще более высокая чистота, наивысшая возможная степень очистки, «нулевой» азот.

Чем лабораторный генератор азота лучше баллонов

На странице о наших «больших» промышленных азотных установках MAXIGAS, также производимых компанией domnick hunter (Великобритания), мы писали о преимуществах самостоятельного производства азота более подробно. Прежде всего, к этим преимуществам можно отнести большую экономию средств на снабжение азотом производства. Однако, в лабораторных условиях это преимущество не проявляется так же явно, как в условиях относительно больших расходов азота на промышленных предприятиях. В лаборатории, маленький генератор азота тоже окупится, но далеко не за несколько месяцев или пару лет, как промышленная азотная установка на, например, мясоперерабатывающем или электропромышленном предприятии, в мастерской, занимающейся лазерной резкой или на нефтедобывающей платформе.

В лаборатории, однако, большее значение принимает удобство эксплуатации. С генератором азота (или водорода, или нулевого воздуха, и др.) больше нет необходимости в постоянном заказе баллонов с азотом, их перемещении на место установки, подключении, отключении пустых баллонов и прочей «возне» с покупным азотом, отвклекающей сотрудников лаборатории и обслуживающий персонал от более важных дел. Нет больше и опасности срыва важного измерения из-за того, что кто-то забыл заказать азот, или из-за задержки его доставки поставщиком. Лабораторный генератор азота компактен, малошумен, исключительно прост в эксплуатации и сводит все снабжение азотом к нажатию одной кнопки на панели управления генератора.

Линейка наших лабораторных азотных установок
Лабораторный генератор азота серии LABGAS тоненький.
Модели G1, G5, G6, G8, G9

В таблице лабораторных применений газов, размещенной чуть выше, мы показываем типичные применения не только азота, но также и воздуха. В этой таблице упомянуты следующие типы генераторов:
- LABGAS Gx - генераторы азота, в т.ч. «нулевого» азота, а также чистого воздуха. О них мы рассказываем ниже на этой странице.
- LABGAS H - генераторы высокоочищенного водорода с чистотой не менее 99,99999% с палладиевым очистителем
- UHP-ZA - генераторы «нулевого» воздуха, очищенного от углеводородов CnHm (менее 0,1 ppm в пересчете на метан CH4)
- CO2RP - очистители сжатого воздуха от влаги и CO2
- K-MT - осушители-очистители сжатого воздуха

Итак, ниже на этой странице мы рассказываем о лабораторных генераторах азота серии LABGAS Gx, производящих азот различной степени очистки, в том числе сверхвысокой, из сжатого воздуха. Некоторые модели LABGAS могут поставляться со встроенным безмасляным воздушным компрессором, некоторые, помимо азота, имеют еще и выход осушенного и очищенного сжатого воздуха, некоторые только и производят осушенный и очищенный сжатый воздух (то есть, последние даже и не являются генераторами азота, однако, т.к. они тоже включены в линейку LABGAS Gx, информацию о них мы тоже разместили на этой странице). Итак, domnick hunter предлагает следующие модели LABGAS Gx:


N2 Тип Давление газа, бар(и)[3] Расход, л/мин Чистота Вход СжВ, BSPT
(только для моделей без компрессора)
Выход газа, BSPT Примечания
G1 0 5 0,55 10 ppm (99,999%) 1/4" 1/8" Азот класс UHP
1 0,75
G2 0 5 1,5 10 ppm (99,999%) 1/4" 1/4" Азот класс UHP
1 3,0
G3 0 5 2,5 100 ppm (99,99%) 1/4" 1/4" «Грязный» азот
1 4,0 0,1% (1000 ppm)
2 5,0 0,5% (5000 ppm)
3 7,0 1% (10000 ppm)
4 8,0 2% (20000 ppm)
G4 0 5 5,0 100 ppm (99,99%) 1/4" 1/4" «Грязный» азот
1 6,0 0,1% (1000 ppm)
2 10,0 0,5% (5000 ppm)
3 12,5 1% (10000 ppm)
4 14,0 2% (20000 ppm)
5 7 12,0 0,5% (5000 ppm)
6[1] 18,0 0,5% (5000 ppm)
7[1] 20,0 1% (10000 ppm)
8[1] 25,0 1% (10000 ppm)
«Нулевой» азот N2 G5 0 5 1,0 10 ppm (99,999%), CnHm<0,1 ppm[2] ¼" 1/8" «Нулевой» азот класс UHP-0, генератор со встроенной катализаторной системой для удаления CnHm
N2 + сухой воздух G6 0 5 N2 0,6 10 ppm (99,999%) ¼" 1/8" Азот класс UHP. Дополнительно производит осушенный сжатый воздух.
Воздух 1,5 -55°C атм. точка росы
G7 0 5 N2 3,0 10 ppm (99,999%) ¼" ¼"
Воздух 3,0 -55°C атм. точка росы
Только сухой воздух (не азот) G8 0 5 Воздух 3,0 -55°C атм. точка росы ¼" 1/8" Это не генераторы азота, а просто компактные малошумные лабораторные осушители сжатого воздуха.
G9 0 5 Воздух 6,0 -55°C атм. точка росы ¼" 1/8"

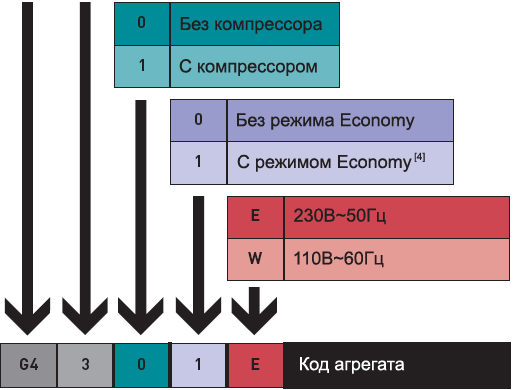

Как образуется код Как образуется код агрегата Сначала пишется модель: G4. Затем:
Первая цифра: модификация. Некоторые модели имеют только одну модификацию, некоторые - больше. Например, модификация 3 (на чистоту азота 99%, соответственно, кислород 1%) модели G4.
Вторая цифра: с компрессором или без. Встроенный компрессор можно установить во все генераторы LABGAS G, кроме модификаций 6, 7 и 8 модели G4. Цифра 0 означает отсутствие компрессора, 1 - его наличие.
Третья цифра: оборудован ли генератор компонентами для обеспечения возможности режима Economy. Что это такое, читайте, пожалуйста, чуть ниже в сноске 4. Цифра 1 = Ecomomy есть, 0 = Economy нет.
E или W: напряжение электропитания.

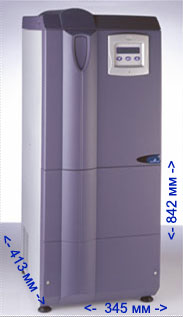

Установка G4 или еще какая, толстенькая
G2...G4, G7

Примечания:
[1] Эти модели поставляются только в исполнении без встроенного компрессора.
[2] В пересчете на метан CH4
[3] Давление получаемых газов (азота и, в случае моделей G6....G9, также сухого воздуха) указано при условии подачи на вход генератора сжатого воздуха с избыточным давлением 7 бар для получения 5 бар на выходе, или с давлением 9 бар для получения 7 бар на выходе (где это возможно). Это требование, разумеется, не распространяется на модификации генераторов со встроенным воздушным компрессором.
[4] Режим Economy, или экономичный режим - это режим простоя установки при отсутствии потребления азота. Реализуется путем отслеживания давления на выходе генератора с помощью датчика или реле давления. При росте давления до запрограммированного уровня и его нахождении на этом уровне в течение определенного времени, система управления, при включенном режиме Economy, приходит к выводу, что потребления азота нет, завершает цикл регенерации и останавливает работу генератора. Находясь в режиме ожидания, генератор будет периодически включаться и проводить циклы самоочистки; при этом, на дисплее будет отображаться сообщение "Cleaning Bed». Цикл самоочистки нужен для превентивной очистки адсорбента от кислорода - чтобы при падении давления, когда нужно бдет выйти их режима Economy, генератор сразу начал бы подавать качественный азот. После проведения цикла самоочистки, генератор будет сам возвращаться в режим Economy. При падении давления, генератор повторно включится, выйдя из режима Economy. При этом, после повторного включения, для гарантирования сохранения чистоты азота на заданном уровне, имеется функция очистки адсорберов Rapid Cycle: при включенном режиме Rapid Cycle, генератор в течение 15 минут после включения будет проходить цикл очистки, в это время не подавая азот потребителям. Rapid Cycle можно использовать как с режимом Economy, так и без него - но нужно осознавать, что при включенном Rapid Cycle генератор в течение 15 минут будет самоочищаться, не выдавая азот потребителям. Иногда, имеет смысл не использовать режим Economy, даже если он имеется у Вашего генератора, а также и режим Rapid Cycle. Режим Economy доступен только на моделях G1...G4.

Принцип работы и устройство
Молекулярные сита CMS
Частица CMS

Лабораторные установки для производства азота серии LABGAS используют проверенный, надежный и простой принцип короткоцикловой безнагревной адсорбции. В установках имеется адсорбер (или два адсорбера - об этом чуть ниже), наполненные углеродными молекулярными ситами, или CMS (производства ведущей германской компании Carbotech), избирательно удерживающие в своих порах более мелкие молекулы кислорода O2, но пропускающие более крупные молекулы азота N2. Поступление азота в адсорбер с CMS искусственно ограничивается установленными на входе в паре редуктором давления и регулятором расхода. Когда CMS в адсорбере почти достигают порога своего насыщения кислородом, давление в адсорбере резко сбрасывается, в результате чего молекулы кислорода выводятся в атмосферу.

В некоторых моделях LABGAS, используются парные адсорберы, как в наших «больших» генераторах: перед тем, как подача сжатого воздуха в один из адсорберов прекращается, поток сжатого воздуха переключается на другой адсорбер. После сброса давления в регенерируемом адсорбере часть вырабатываемого в рабочем адсорбере азота подается через сопло в регенерируемый адсорбер, дополнительно «вымывая» из пор CMS все еще оставшиеся там после сброса давления молекулы кислорода. Периодичность переключения адсорберов рассчитана заранее для каждого генератора на основе его расчетной чистоты азота, производительности и давления, и интервалы переключения заложены в память электронного блока управления. Эта «классическая» схема работы проиллюстрирована рисунком ниже:

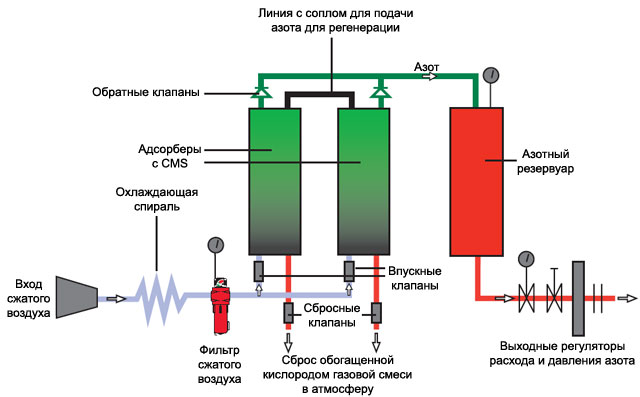

Схема устройства азотной установки Labgas
Схема устройства двухадсорберной азотной установки LABGAS

Кратко описанный вышке принцип работы, как нам кажется, очень прост. Он утилизируется в моделях G3 и G4. Однако в других моделях, в том числе и в наиболее востребованных лабораториями G5, G6 и G7, имеется только 1 адсорбер с CMS. В этих одноадсорберных генераторах регенерация производится путем остановки компрессора и открытия дренажного клапана на входном фильтре. Например, внутренняя часть генератора G6010 выглядит вот так:

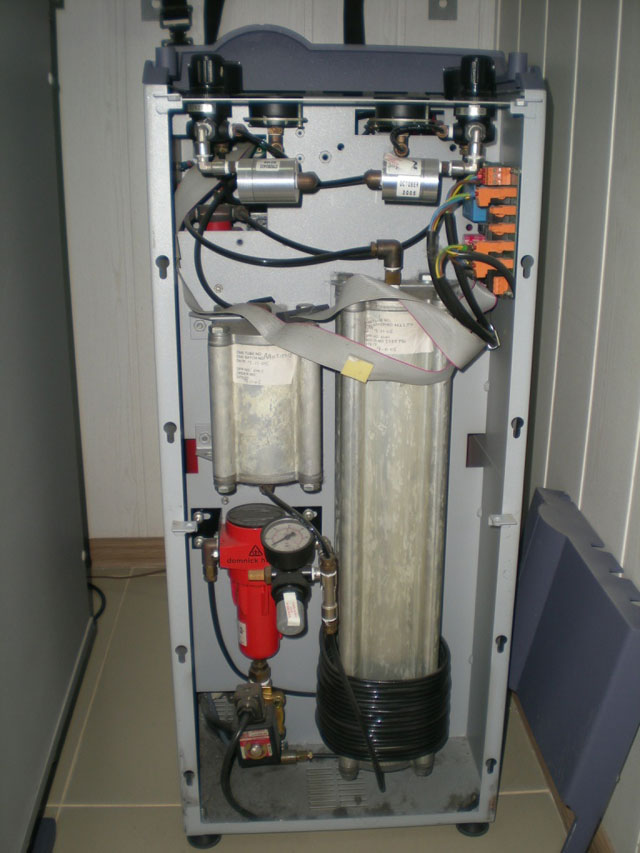

Устройство азотной установки LABGAS G6010
Модель G6010. Большой адсорбер - для производства азота, маленький адсорбер -
для очистки параллельно производимого генератором этой модели сухого чистого воздуха.

В установках, рассчитанных также для производства очищенного и осушенного воздуха, имеется также дополнительный модуль осушения (виден на фотографии выше слева). В генераторе G5, производящем «нулевой» азот класса UHP-0, очищенный не только от кислорода, но и от улеводородов, установлен катализаторный модуль: на палладиевом катализаторе, под нагревом теплоэлектронагревателем, молекулы углеводородов CnHm окисляются, гарантируя остаточное содержание углеводородов не более 0,1 ppm в пересчете на метан CH4. Катализаторный модуль установки G5 выглядит вот так:

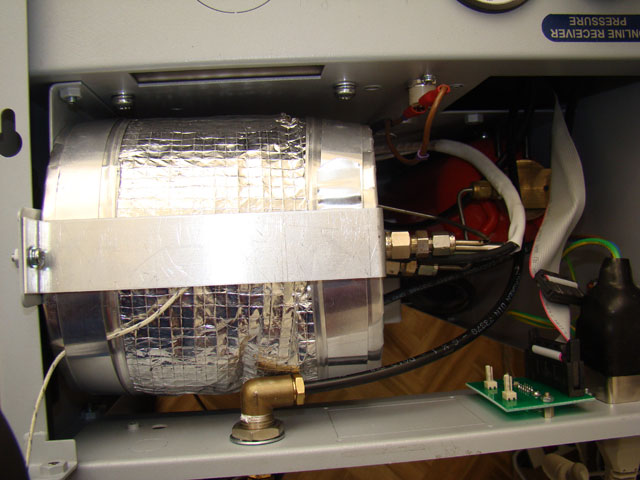

Палладиевый катализатор для удаления углеводородов
Палладиевый катализаторный модуль для удаления частиц углеводородов в модели G5.

Дисплей Labgas G
Дисплей LABGAS

Работа установок LABGAS G проходит автоматически, под управлением микропроцессорной системы управления. Пользовательский интерфейс организован на основе жидкокристаллического дисплея (1), клавиатуры управления (2) и светодиодного индикатора (3). Система управления снабжена портом RS232 (стандарт параллельного порта персональных компьютеров). Также имеются: манометры для контроля давлений в различных точках генератора, звуковой сигнал (последнее - не во всех модификациях).
