Знаете ли Вы, что...

Азотные станции в контейнерном исполнении серии NPS

Генераторы азота domnick hunter (Великобритания) серии MAXIGAS, а также и ее «уменьшенного варианта» MIDIGAS, предлагаемые нашей компанией, позволяют Пользователям на порядок сократить расходы на снабжение своего производства азотом - при этом, Пользователь производит столько азота, сколько ему нужно, и тогда, когда это нужно. Также, MAXIGAS обеспечивают постоянно высокое качество газа и избавляют Пользователя как от опасности задержек поставки азота (что не редкость в случае работы с покупным газом), так и от необходимости постоянного отключения, перемещения и подключения баллонов с газом или сосудов со сжиженным азотом. Многие предприятия самых разных отраслей российской промышленности уже используют MAXIGAS и в полной мере оценили надежность, современность, удобство в эксплуатации и обслуживании и, конечно, исключительную экономическую эффективность наших азотных установок.

В то же время, мы многократно получали и продолжаем получать от потенциальных пользователей запросы о возможности поставки азотных станций, не привязанных к помещению предприятия, и размещаемых в отдельном блоке. Мы рады сообщить, что к зиме 2010 года мы завершили проведение необходимых мероприятий по разработке и проектированию таких азотных станций, подготовили технические условия и провели их сертификацию, и к лету 2010 года уже изготовили и несколько станций в контейнерном исполнении, которые уже успешно эксплуатируются нашими клиентами. Разумеется, мы будем рады предложить азотную станцию в контейнерном исполнении и всем предприятиям, которые ими заинтересуются в будущем.

Что входит в состав нашей азотной станции?

Как и в случае с линиями по производству азота, размещаемыми на предприятиях стационарно, мы строим наши контейнерные азотные станции на основе высококачественного, надежного и современного оборудования, производимого нашими зарубежными партнерами:

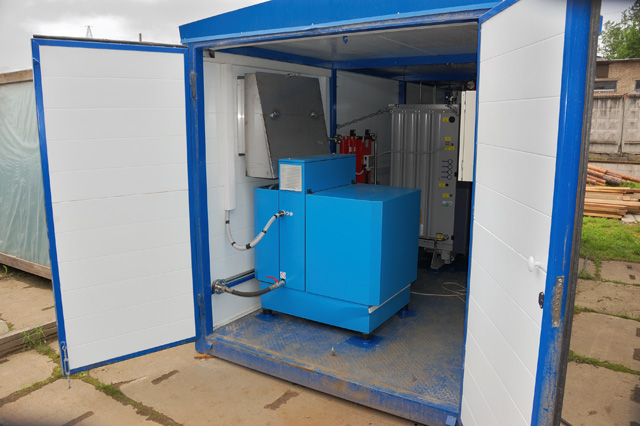

Компрессор SF24-2 в составе азотной станции
Компрессор SF 24-2 в составе азотной станции

Воздушный винтовой компрессор BOGE (Германия) производит сжатый воздух, который затем будет использован в качестве «сырья» для производства азота. Мы используем компрессоры серий C, CL и S с воздушным охлаждением. Предусмотрен как подогрев (в случае необходимости, при соответствующих погодных условиях) атмосферного воздуха, поступающего на сжатие и охлаждение компрессора, так и отвод нагретого отработанного воздуха охлаждения из корпуса станции. Система подогрева реализована на основе теплоэлектронагревателей, включающихся и выключающихся по сигналу от термостата. Жалюзи на проемах для воздухозабора и воздухоотвода открываются и закрываются автоматически, с помощью сервоприводов, управляемых центральной системой управления.

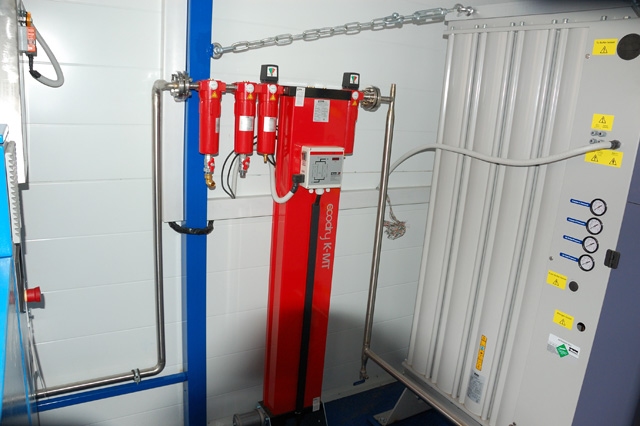

Осушитель K-MT в составе станции по производству азота
Осушитель серии K-MT в составе азотной станции. Конденсатоотводчики на фильтры еще не установлены.

Сжатый воздух, произведенный компрессором, проходит процесс ступенчатой очистки и осушения с помощью оборудования, производимого другим нашим зарубежным партнером - компанией ZANDER (Германия): сначала, в первичном влагоотделителе и предварительных фильтрах грубой и тонкой очистки, затем, в адсорбционном осушителе, и, наконец, очистку от адсорбентной пыли еще в одном, финальном, фильтре. Фильтры, предусматривающие возможность выделения конденсата (т.е. фильтры, находящиеся перед осушителем), оснащены автоматическими конденсатоотводчиками Bekomat.

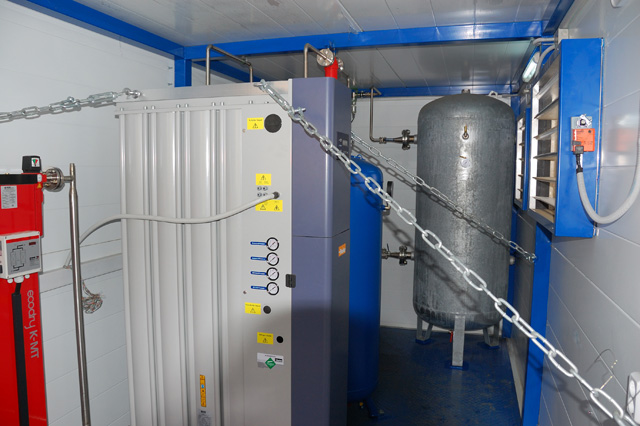

Азотный генератор в составе азотной станции
Генератор азота. На заднем плане видны ресиверы, вверху (красного цвета) - азотный фильтр, очищающий выходящий из генератора азот от возможной адсорбентной пыли.

Очищенный и осушенный сжатый воздух поступает в генератор азота, выделяющий из него азот. Предусмотрены и ресиверы надлежащего объема - как для сжатого воздуха, так и для азота. Генераторов азота, как, впрочем, и компрессоров, и осушителей, в составе одной станции может быть более одного.

Все оборудование, используемое нами в составе азотных станций контейнерного исполнения, имеет, конечно, и возможность удаленного пуска и остановки (а контроллеры компрессоров и генераторов азота - и более широкие возможности для взаимодействия с системами управления «старшего» уровня). Благодаря этому, микропроцессорная система согласованного управления азотной станцией запускает и останавливает станцию в той последовательности, как это надлежало бы сделать и вручную. Помимо связи с основным оборудованием, система управления контролирует и ряд других устройств, например, соленоидные клапаны на трубопроводах, нагреватели и жалюзи на проемах воздухозабора и воздухоотвода, и получает информацию от устанавливаемых в различных точках системы датчиков давления и температуры. Система согласованного управления снабжена и дисплеем с клавиатурой. При этом, разумеется, у всего оборудования сохранены и их штатные блоки управления, по-прежнему выполняющие функции контроля за рабочими параметрами отдельного оборудования, автоматическую его защиту и «низкоуровневое» управление (например, переход компрессора между режимами холостого хода и нагрузки в зависимости от сетевого давления сжатого воздуха, выход осушителя в режим простоя при более низком, чем требуемое, значении температуры точки росы, в случае комплектации осушителя датчиком температуры точки росы, переход генератора азота в режим ожидания, если отсутствует потребление азота и если режим ожидания генератору не запрещен в настройках, и т.д.)

В электрошкафу, в котором смонтирована система согласованного управления, собрана и система электрической защиты всего оборудования: автоматический размыкатель цепи питания компрессора, а также и защитные устройства однофазного оборудования (осушителя сжатого воздуха, генератора азота, конденсатоотводчиков и пр.)

Благодаря используемой нами системе, все управление станцией для Пользователя сводится к нажатию 1 кнопки - точнее, одной для запуска производства азота, и второй для его остановки.

Разумеется, все соединительные трубопроводы внутри станции полностью выполнены, и на выходе ее Пользователь имеет только одно присоединение выхода азота, с резьбой или фланцем.

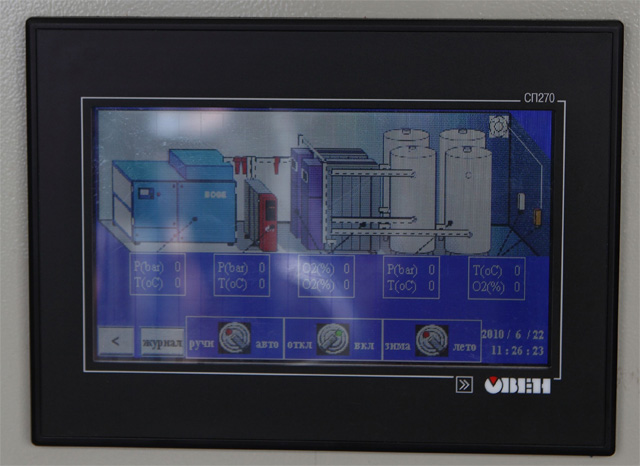

Пользовательский интерфейс на основе контроллера ОВЕН СП270
Пользовательский интерфейс нашей азотной станции на основе контроллера ОВЕН СП270
Контейнерное и модульное исполнения

Под «контейнерным исполнением», мы подразумеваем азотную станцию, собранную в контейнере с возможностью его беспроблемного перемещения - например, с помощью крана. Соответственно, производительность станции контейнерного исполнения ограничена возможностями оборудования с определенными габаритными размерами, которое можно разместить внутри одного контейнера.

Под «модульной» же азотной станцией мы подразумеваем станцию, собранную в нескольких контейнерах. Несмотря на то, что каждый из этих контейнеров может быть перемещен по-отдельности, транспортабельность всей станции в целом, конечно, в этом случае снижается.


Контейнерная азотная станция для производства азота
Общий вид внутрь контейнерной азотной станции
Технические данные

Мы намеренно не перечисляем ниже весь модельный ряд станций NPS, количество разновидностей которых составляет более тысячи - с учетом разной чистоты вырабатываемого азота (11 градаций, от 95% до 99,999%), разного давления сжатого воздуха на входе и азота на выходе (количество градаций только с шагом 1 бар - от 5 до 7 в зависимости от чистоты азота) и, наконец, количества используемых генераторов азота.

Кратко можно сказать, что:
- возможная чистота азота на выходе наших азотных станций может составлять от 95% до 99,999%
- возможное давление азота может составлять до 7-10 бар без применения бустерного компрессора (и до 200 бар с бустером)
- возможная производительность 1-контейнерной станции может составлять до 100-1300 м³/ч, в зависимости от чистоты азота

Пожалуйста, обращайтесь к нашим сотрудникам для получения дополнительной информации по изготавливаемым нашей компанией контейнерным (и модульным контейнерным) азотным станциям.
